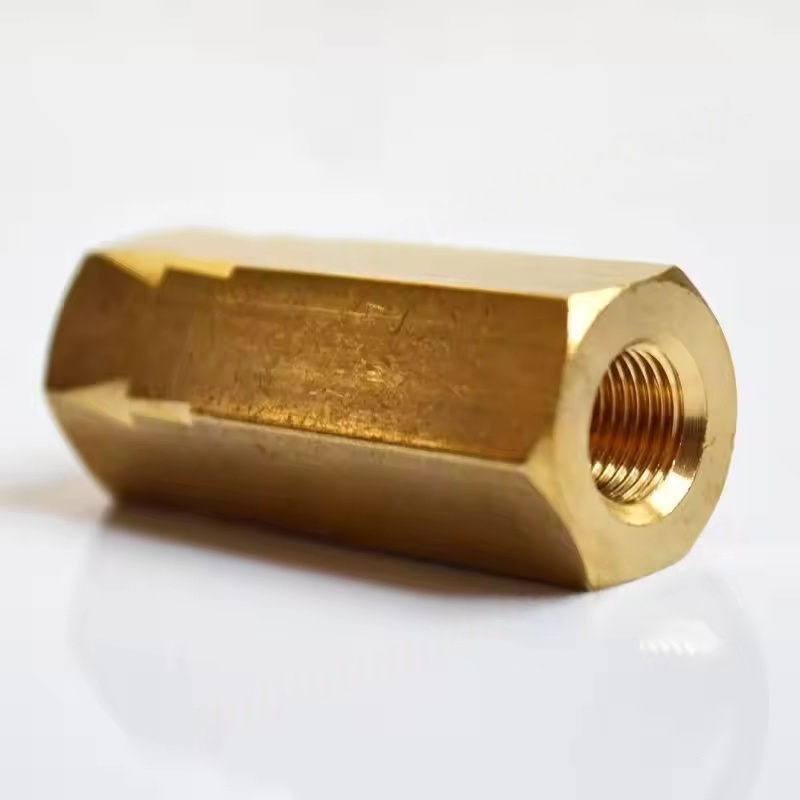

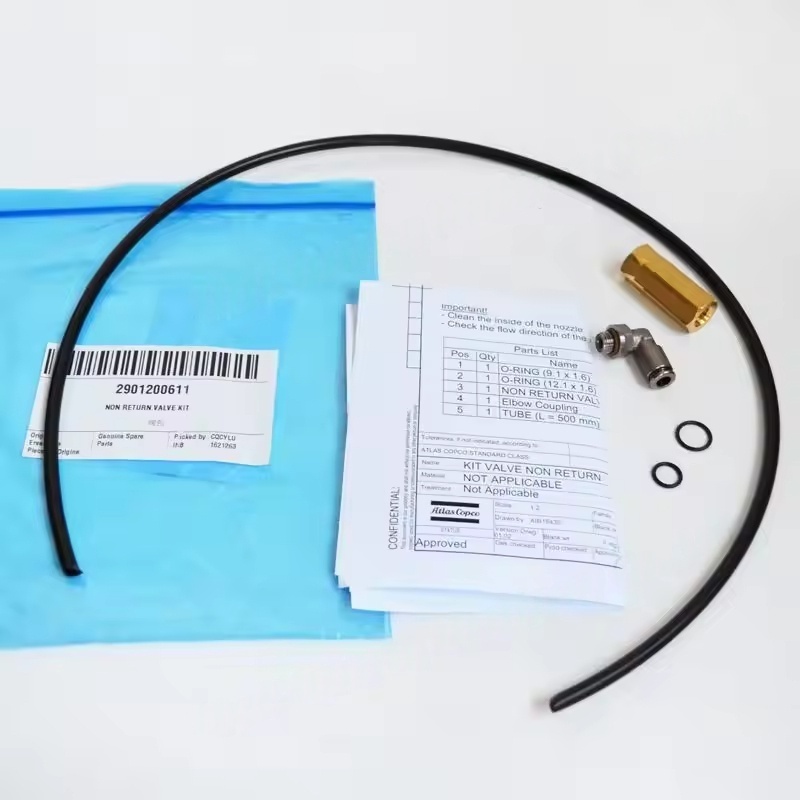

1. El cuerpo de la válvula del conjunto de la válvula sin retorno del compresor de aire
Función: a medida que la carcasa externa de todo el ensamblaje, acomoda los componentes del núcleo interno y conecta las tuberías.
Material: Seleccionado según la presión de trabajo y las características medias, los materiales comunes incluyen hierro fundido (adecuado para condiciones de baja presión), acero fundido (presión media-alta) y acero inoxidable (para entornos corrosivos como las industrias alimenticias y farmacéuticas).
Estructura: generalmente en un tipo de ángulo recto o de ángulo recto, tiene canales de fluido dentro para garantizar un paso de flujo de aire suave.
2. El núcleo de la válvula (disco de la válvula) del conjunto de la válvula sin retorno del compresor de aire
Función: controla la dirección del flujo de aire, permitiendo solo un flujo unidireccional (desde la salida del compresor de aire hasta el tanque de almacenamiento o las tuberías aguas abajo), y evitando el flujo inverso.
Tipos comunes:
El núcleo de la válvula de tipo elevador: se mueve hacia arriba y hacia abajo a lo largo del eje del cuerpo de la válvula, tiene un buen rendimiento de sellado, adecuado para tuberías de diámetro pequeño.
El núcleo de la válvula de tipo swing: se abre girando alrededor del eje de la bisagra, tiene baja resistencia, adecuada para escenarios de alto flujo y gran diámetro.
El núcleo de la válvula de tipo de bola: sella a través del peso propio o la fuerza de resorte de la pelota, tiene una estructura simple y una respuesta rápida.
Material: principalmente hechos de metales resistentes al desgaste (como latón, hierro dúctil), algunos escenarios de alta precisión utilizan plásticos de ingeniería (como politetrafluoroetileno) para mejorar el rendimiento del sellado.
3. Componentes de sellado del conjunto de la válvula sin retorno del compresor de aire
Función: garantiza la atracción cuando el núcleo de la válvula está en contacto con el asiento de la válvula, evitando la fuga.
Materiales comunes:
Caucho de butadieno de nitrilo (NBR): buena resistencia al aceite, adecuada para sistemas de compresores de aire ordinarios.
Fluororubber (FKM): resistente a las altas temperaturas y la corrosión química, adecuada para ambientes medianos de alta temperatura o especiales.
Superficie de sellado de metal: logra el sellado a través de las superficies de contacto de metal mecanizadas de precisión, adecuadas para condiciones de alta presión y alta temperatura.
4. Resortes del conjunto de la válvula no retorno del compresor de aire
Función: proporcione fuerza de rebote para hacer que el núcleo de la válvula se adhiera bien al asiento de la válvula cuando no haya flujo de aire hacia adelante, logre el sellado.
Características: La elasticidad del resorte debe coincidir con la presión de trabajo del sistema: demasiada elasticidad aumentará la resistencia al flujo de aire, muy poco puede conducir a un sellado deficiente.
Material: generalmente hecho de acero inoxidable para evitar el óxido y la falla en ambientes húmedos o aceitosos.
5. Asiento de válvula del conjunto de válvulas no retorno del compresor de aire
Función: forma un par de sellado con el núcleo de la válvula, siendo la superficie de contacto clave para evitar el flujo de aire inverso.
Características: La superficie debe mecanizarse con precisión (como el pulido) para garantizar el ajuste con el núcleo de la válvula, algunos asientos de válvula se pueden reemplazar para un fácil mantenimiento.
6. Interfaces de conexión del conjunto de la válvula sin retorno del compresor de aire
Función: conecta el puerto de escape del compresor de aire con las tuberías aguas abajo (como tanques de almacenamiento, secadores, etc.).
Formas comunes:
Interfaces roscadas (rosca interna / rosca externa): como rosca G, hilo NPT, adecuado para diámetros pequeños (≤dn50).
Interfaces de brida: adecuadas para tuberías de gran diámetro, proporcionando una conexión firme y sellado fuerte.
Interfaces de soldadura: adecuadas para escenarios de alta presión y alta vibración, que requieren instalación profesional de soldadura.
Funciones centrales del conjunto de válvulas no retorno del compresor de aire
Evite el flujo de retorno: evita que el aire comprimido en el tanque de almacenamiento fluya de regreso a la unidad principal del compresor de aire cuando se detiene, evitando la rotación inversa de la unidad principal o el aceite lubricante que se empuja hacia el cilindro.
Proteja el sistema: evita que el agua de condensado o las impurezas del equipo aguas abajo (como secadores, filtros) fluya de regreso al compresor de aire, reduciendo el riesgo de falla.
Mantenga la presión del sistema: asegura la estabilidad de la presión en el tanque de almacenamiento después del apagado, evitando el inicio frecuente del compresor de aire.
