I. Parámetros centrales y modelos aplicables del ensamblaje del filtro de aire C142
Identificación del modelo: C142 (modelo central del elemento de filtro, el número de pieza completo puede ser 1621735200, etc., consulte el manual del equipo para más detalles).
Modelos aplicables: principalmente aplicables a los compresores de aire de tipo tornillo de tamaño medio y grande, como GA90 (90kW), GA110VSD (110kW, modelo de frecuencia variable), etc. Estos modelos tienen un volumen de admisión grande y tienen mayores requisitos para la eficiencia de filtrado y la capacidad de mantenimiento de polvo del filtro de aire.
Precisión de filtrado: generalmente 1-5 μm, puede interceptar efectivamente el polvo, las partículas de arena y otras impurezas, con una eficiencia de filtrado de más del 99.9% (según los estándares ISO).
Características estructurales: adoptar el diseño de papel de filtro plisado, aumentar el área de filtración, reducir la resistencia de admisión y mejorar simultáneamente la capacidad de retención de polvo (la capacidad de retención de polvo suele ser de 150-200 g).
II. Composición del conjunto del filtro de aire

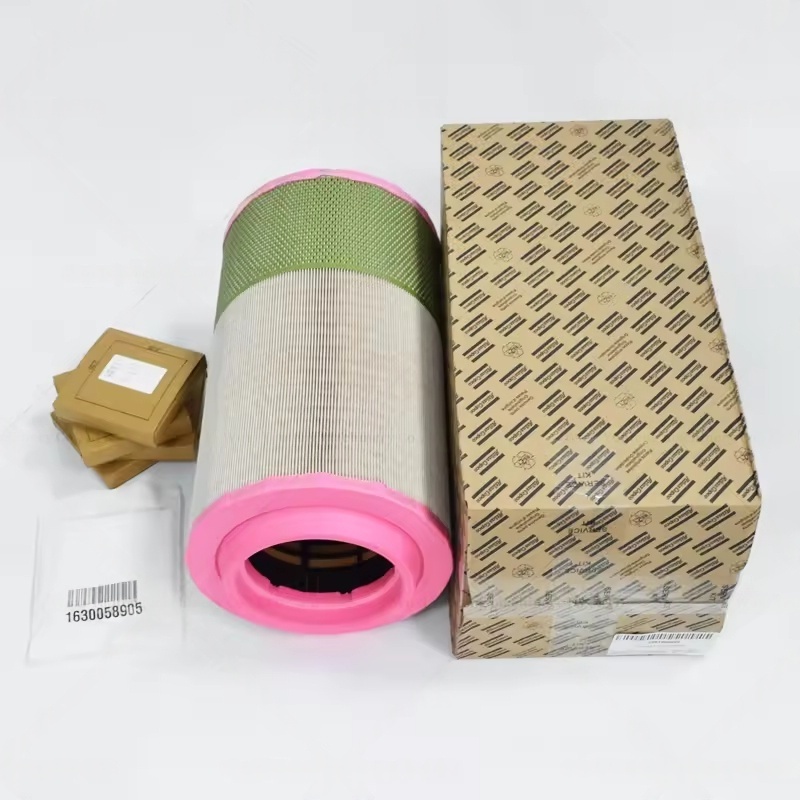

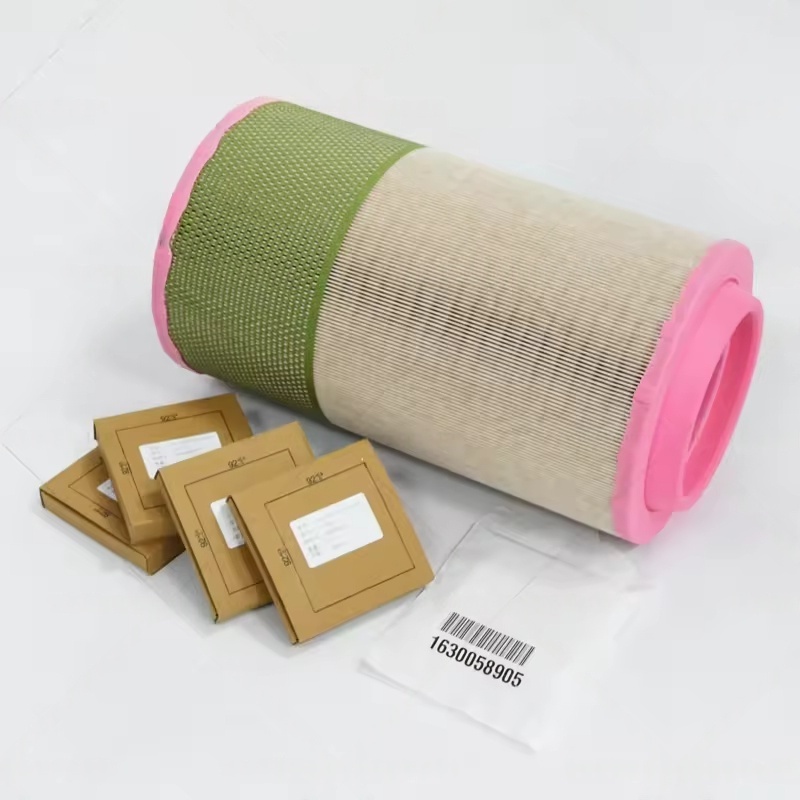

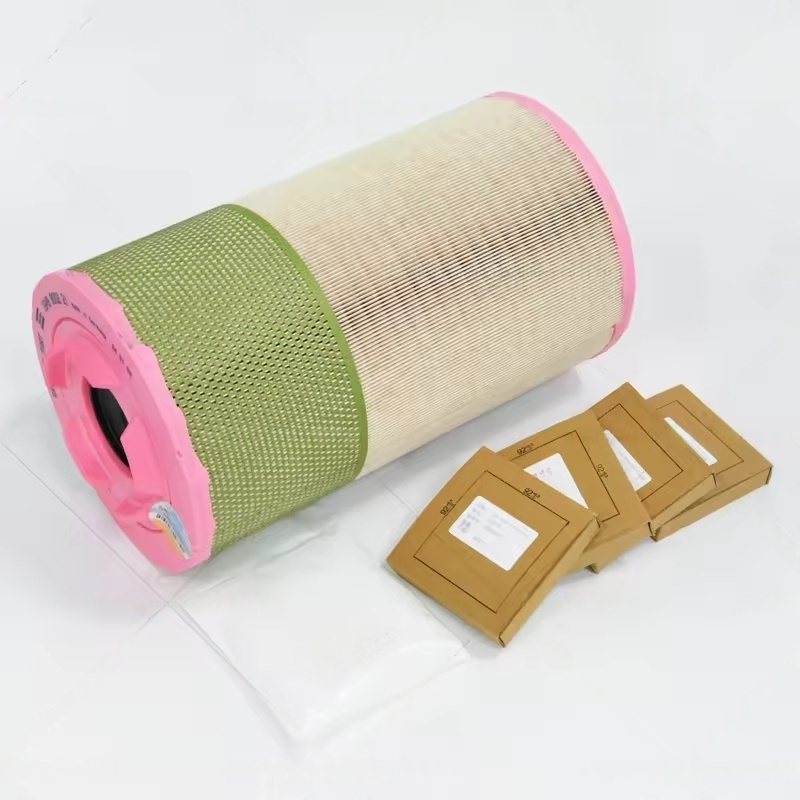

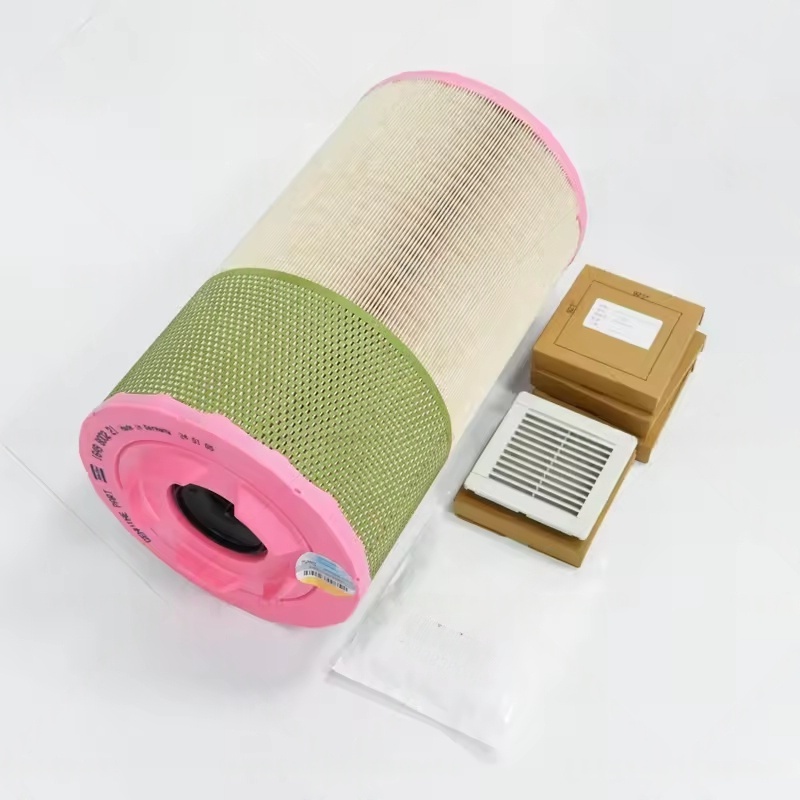

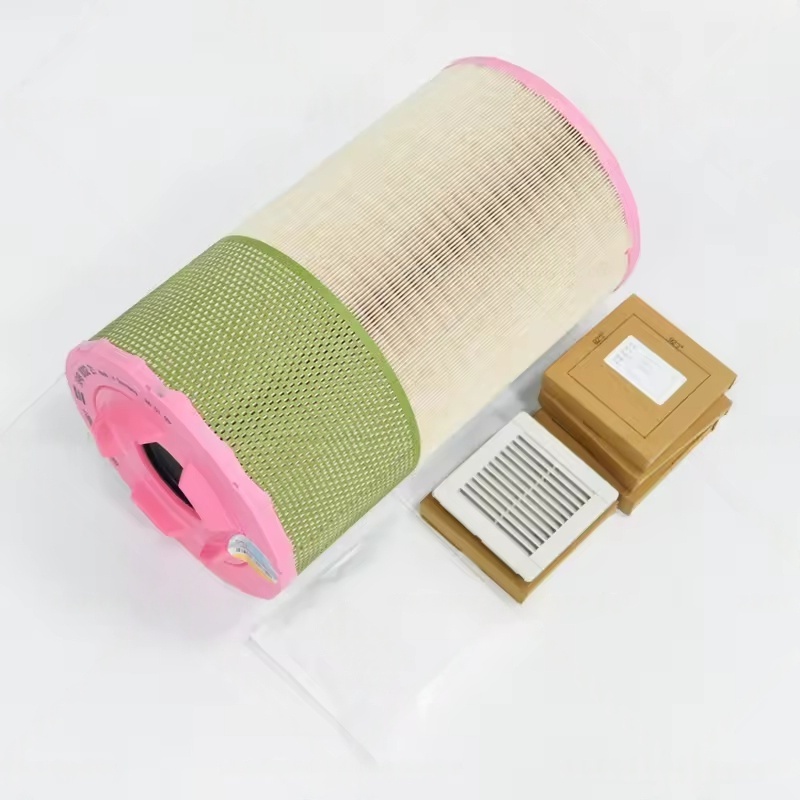

C142 Elemento de filtro principal:
El componente de filtrado del núcleo, que utiliza papel de filtro compuesto de alta resistencia (algunos contienen nano-recubrimiento), con filtración eficiente y baja resistencia, lo que garantiza un efecto de filtración estable incluso bajo un alto volumen de admisión.
Carcasa de filtro (carcasa):
Por lo general, hecho de metal o plástico de alta resistencia, con un buen sellado y resistencia a la presión, diseñado internamente con estructura de posicionamiento para garantizar que el elemento del filtro esté instalado firmemente y evite el cortocircuito de aire (aire sin filtrar directamente que ingresa a la unidad principal).
Elemento de filtro de seguridad (opcional):
Algunos modelos están equipados con un elemento de filtro de seguridad en el lado interno del elemento del filtro principal (filtración secundaria), evitando que las impurezas ingresen al sistema en caso de daño accidental al elemento del filtro principal, proporcionando una protección dual (requiere un modelo de coincidencia separado).
Indicador de diferencia de presión:
Instalado en la carcasa del filtro, cuando el elemento del filtro principal está obstruido y la diferencia de presión entre la entrada y el aire de salida alcanza el valor establecido (generalmente 5-6KPA), el indicador activará una alarma (como una pantalla roja o conexión al sistema de control de la unidad para la alarma), recordando el reemplazo.
Iii. Puntos clave para reemplazo y mantenimiento
Período de reemplazo:
Ambiente estándar (concentración de polvo ≤ 1 mg/m³): sugerido para reemplazar una vez cada 2000-3000 horas.
Entorno duro (como plantas de cemento, minas, etc.): necesita acortar a 1000-1500 horas, o reemplazar rápidamente la alarma del indicador de diferencia de presión.
Precauciones de reemplazo:
Debe usar los filtros de aire C142 originales ATLAS COPCO o piezas certificadas del mercado de accesorios para evitar problemas de calidad del material del filtro que conduzcan a la falla del filtro y al daño a la unidad principal.
Antes del reemplazo, detenga la máquina y suelte la presión de aire interna. Al abrir la carcasa del filtro, preste atención a la limpieza del interior de la vivienda para evitar que caigan las impurezas residuales.
Asegúrese de que el anillo de sellado del elemento de filtro y la carcasa del filtro estén completamente en contacto, sin arrugas o desalineaciones, para evitar la fuga de aire.
Inspección regular:
Regularmente (como semanalmente) inspeccione la apariencia de la carcasa del filtro por cualquier daño y el estado del indicador de diferencia de presión.
Si el equipo experimenta un volumen de aire de admisión insuficiente, una disminución de la presión de escape o el ruido anormal de la unidad principal, es necesario verificar primero si el filtro de aire está obstruido o instalado de manera incorrecta.
