Atlas Copco Air Compressor Oil Indication Funciones principales
Monitoreo del nivel de aceite: muestra la altura actual del aceite lubricante dentro del compresor de aire en tiempo real, ayudando a los operadores a determinar si la cantidad de aceite cumple con los requisitos operativos (generalmente dentro de las escalas "mínimas" y "máximas").
Observación de calidad del aceite: algunos indicadores de nivel de aceite transparente pueden observar simultáneamente el color y la condición del aceite, permitiendo la determinación de si el aceite lubricante se ha deteriorado (como volverse negro, emulsionar o contener impurezas).
Alerta de seguridad: emite una advertencia temprana de los niveles anormales de petróleo (demasiado altos o demasiado bajos) para prevenir una lubricación deficiente debido al aceite insuficiente, al aumento del desgaste de los componentes o un mayor consumo de combustible y una disminución de la eficiencia del separador de aceite en el caso de aceite excesivo.
Tipos y estructuras comunes
Por clasificación de material:
Indicador de nivel de vidrio/acrílico: hecho de material transparente, instalado directamente en el tanque de aceite o la carcasa separadora de aceite, lo que indica el nivel de aceite a través de líneas de escala. Observación intuitiva de bajo costo, pero frágil, adecuada para áreas de baja presión y temperatura normal.
Indicador de nivel de aceite de caparazón de metal: concha hecha de material metálico, con una ventana de observación transparente (vidrio o plástico resistente al calor) en el interior, resistente a alta presión e impacto, adecuado para cuerpos de cilindros de alta presión o ambientes de alta temperatura.

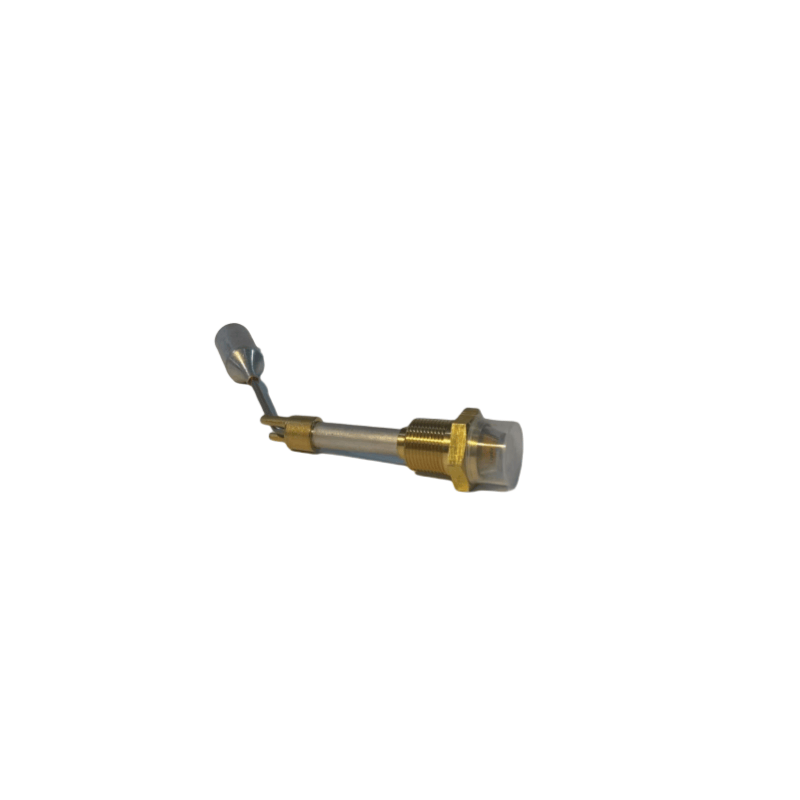

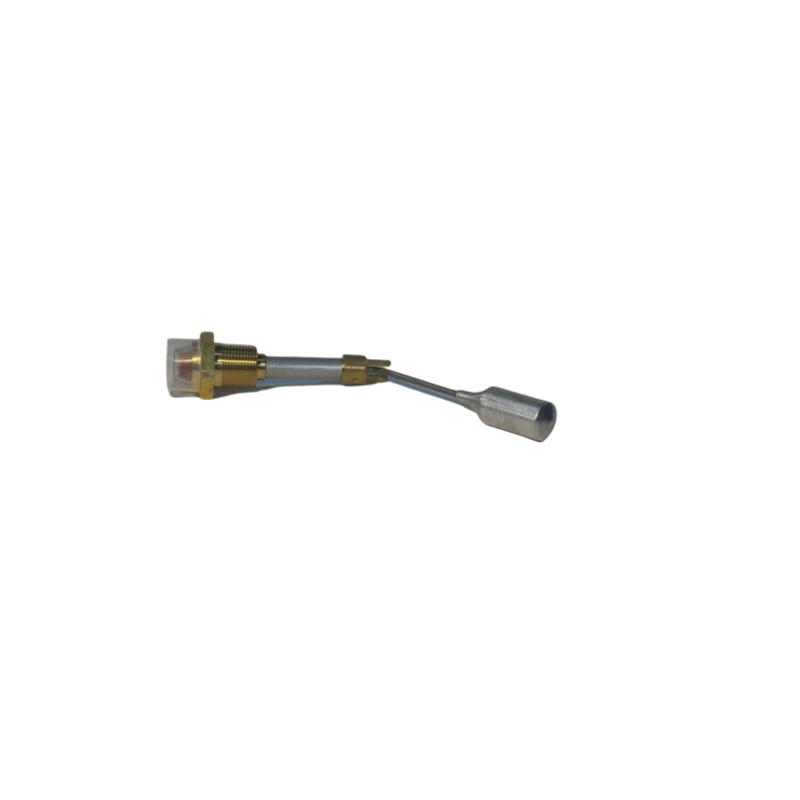

Indicador de nivel de aceite magnético: utiliza el principio de acoplamiento magnético, con el flotador que se eleva y disminuye para impulsar la tira del indicador magnético externo para cambiar el color, lograr la pantalla de nivel de aceite sin contacto, buen sellado, adecuado para entornos de alta presión, inflamables y explosivos.
Por método de instalación:
Tipo de inserción: insertado directamente en el tanque de aceite, observado a través del lado o la parte superior, estructura simple.
Tipo de brida: conectado a la carcasa del tanque de aceite a través de una brida, mejor sellado, adecuado para áreas de alta presión.
Tipo de tubo: conectado al tanque de aceite a través de un tubo de metal, se puede instalar en una posición de observación conveniente, flexible.
Parámetros clave y selección
Presión de trabajo: necesita coincidir con la presión de la cámara de aceite del compresor de aire (como los compresores de aire de baja presión 0.7-1.0MPa, modelos de alta presión de hasta 10MPa o más), para evitar grietas debido a la resistencia a la presión insuficiente.
Temperatura de trabajo: Seleccionar según la temperatura de trabajo del aceite lubricante (generalmente -20 ℃ ~ 120 ℃), los modelos de alta temperatura requieren el uso de materiales resistentes a altas temperaturas (como vidrio de borosilicato, materiales metálicos).
Método de observación: expuesto (expuesto directamente para observación) o oculto (con una cubierta protectora para evitar la colisión), seleccionada en función del entorno de instalación.
Tamaño de la interfaz: el rosca de conexión o el tamaño de la brida del tanque de aceite deben coincidir (como M16 × 1.5, G1/2, etc.).
Precauciones de instalación y uso
Ubicación de instalación: debe seleccionarse en una posición en la que sea fácil de observar cuándo se detiene el compresor de aire, evitando ser bloqueado por tuberías o componentes, y lejos de fuentes de calor de alta temperatura o componentes giratorios de alta velocidad.
Limpieza y mantenimiento: limpie regularmente la superficie del indicador de nivel de aceite para eliminar las manchas de aceite y el polvo, asegurando una observación clara; Reemplace cuando los componentes de vidrio/transparentes estén dañados o la escala está borrosa.
Juicio a nivel de aceite:
Observe después de que se detenga el compresor de aire y el circuito de aceite devuelve aceite (generalmente de 10 a 15 minutos), para evitar la desviación del nivel de aceite causada por la circulación del aceite durante la operación.
El nivel de aceite debe mantenerse entre las escalas "min" (mínima) y "máxima" (máxima). El límite inferior del límite inferior requiere una reabastecimiento de aceite oportuno, y más alto que el límite superior requiere la descarga de exceso de aceite.
El sellado contra la hoja: verifique la junta de sellado para completar durante la instalación, use la fuerza de ajuste moderada, para evitar la fuga de aceite.
