Las principales funciones de la válvula de presión más pequeña de Atlas Copco
Estableciendo la presión mínima del sistema: después de que comienza el compresor, la válvula de presión mínima permanece cerrada hasta que la presión del sistema alcanza el valor establecido (generalmente 0.4-0.6 MPa, que varía según el modelo) antes de que se abre automáticamente para garantizar que la presión de circulación suficiente de la lubricación del compresor del compresor se pueda formar un poco de aceite lubricante, por completo.
Evitando el flujo inverso de aire comprimido: cuando el compresor se detiene, la válvula de presión mínima se cierra rápidamente, evitando que el aire comprimido del tanque de almacenamiento o el sistema aguas abajo fluyan de regreso a la unidad principal del compresor, protegiendo la unidad principal del impacto del flujo de aire inverso, mientras mantiene la presión residual en el sistema, facilitando la siguiente startup.
Estabilización de la eficiencia del separador de gas de aceite: manteniendo la estabilidad de la presión en el separador de gas de aceite, asegurando el efecto de separación de gas de aceite (la baja presión conducirá a una disminución en la eficiencia de separación y una mayor pérdida de aceite), reduciendo el contenido de aceite en el aire comprimido y asegurando la calidad del aire comprimido.
Estructura y principio de funcionamiento

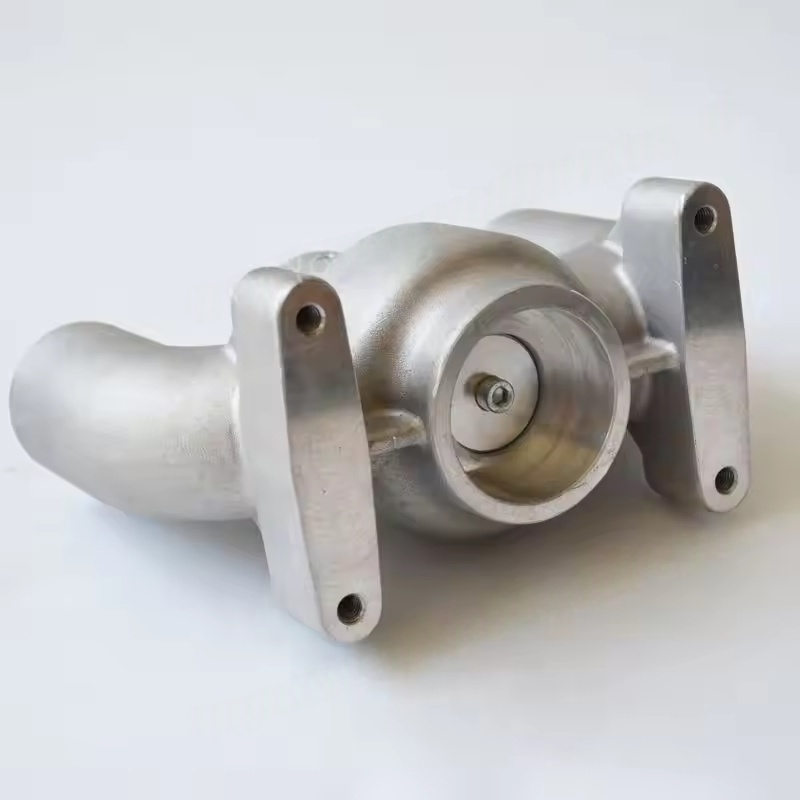

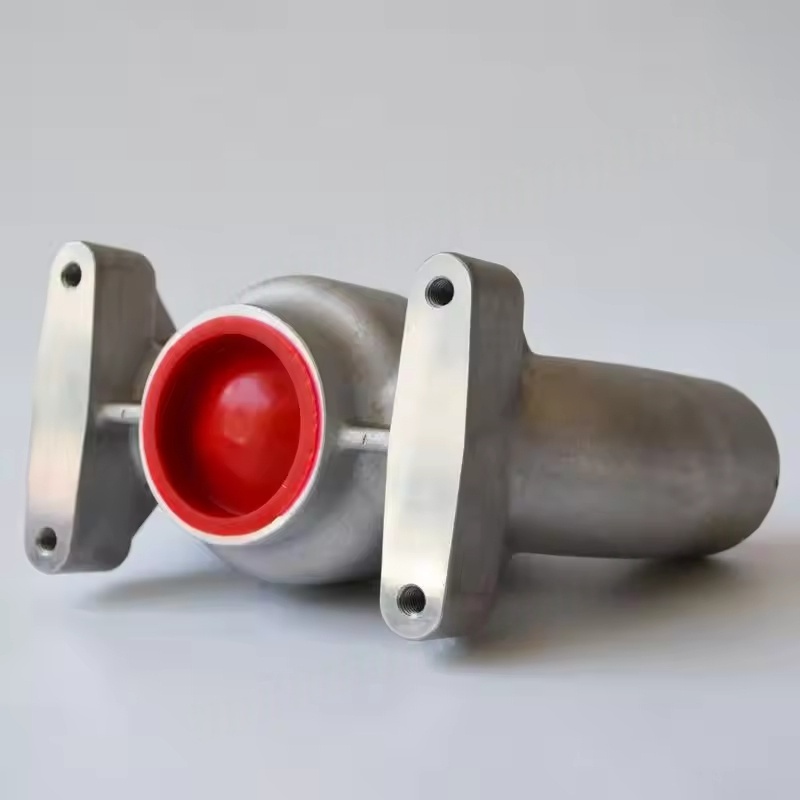

Composición estructural: consiste principalmente en un cuerpo de la válvula, núcleo de la válvula (tipo de pistón o tipo de diafragma), resorte, anillo de sellado, etc. El núcleo de la válvula se controla por la presión del sistema y la fuerza de resorte.
Proceso de trabajo: al comienzo de la inicio, la presión del sistema es menor que el valor establecido. La fuerza de resorte empuja el núcleo de la válvula cerrado; Cuando la presión aumenta al valor establecido, la presión de gas supera la fuerza de resorte, el núcleo de la válvula se abre y el aire comprimido ingresa al sistema aguas abajo; Después del apagado, la presión del sistema cae, la fuerza de resorte empuja el núcleo de la válvula para reiniciar y cerrar, logrando la función de flujo de retorno.
Características de rendimiento
Control preciso: la configuración de presión de la válvula de presión más pequeña de la fábrica original se ha calibrado estrictamente para garantizar presiones precisas de apertura y cierre, adecuadas para los requisitos de trabajo de diferentes modelos de compresores (como GA, series G, etc.).
Durable y confiable: el cuerpo de la válvula está hecho de aleación de hierro fundido o aluminio de alta resistencia, y los componentes de sellado interno utilizan materiales resistentes al aceite y resistentes a la temperatura (como el caucho de nitrilo), capaces de resistir la alta temperatura (generalmente ≤ 100 ° C) y las fluctuaciones de presión del compresor durante la operación a largo plazo, con una vida útil a largo plazo.
Diseño de resistencia de baja flujo: el núcleo de la válvula y la ruta de flujo se han optimizado, con baja resistencia después de la apertura, reduciendo la pérdida de presión y asegurando la eficiencia de escape del compresor.
