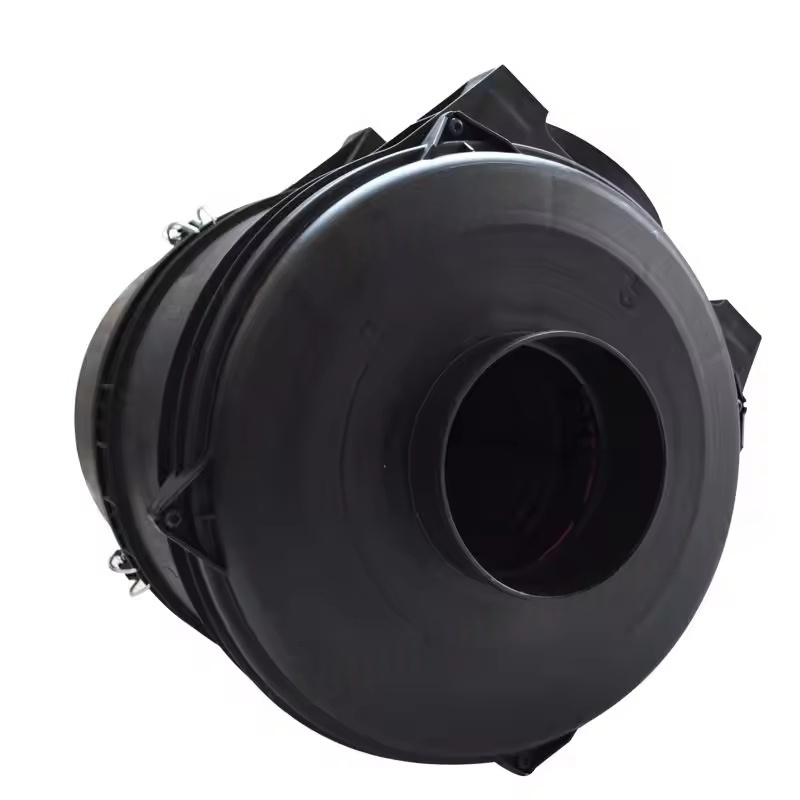

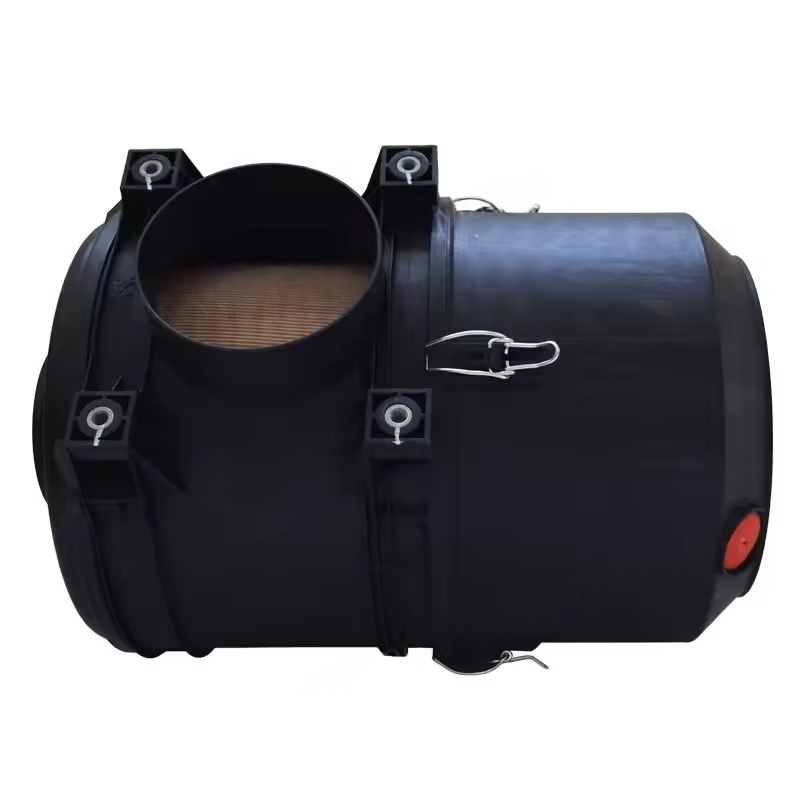

I. Estructura y material de la carcasa del filtro de aire del compresor de aire Atlas Copco
Estructura básica

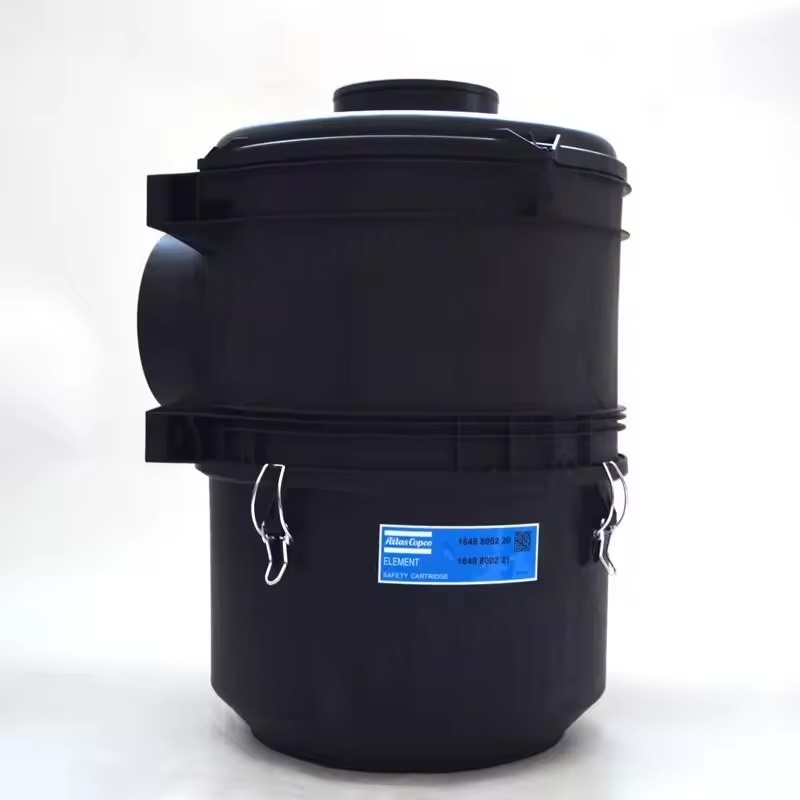

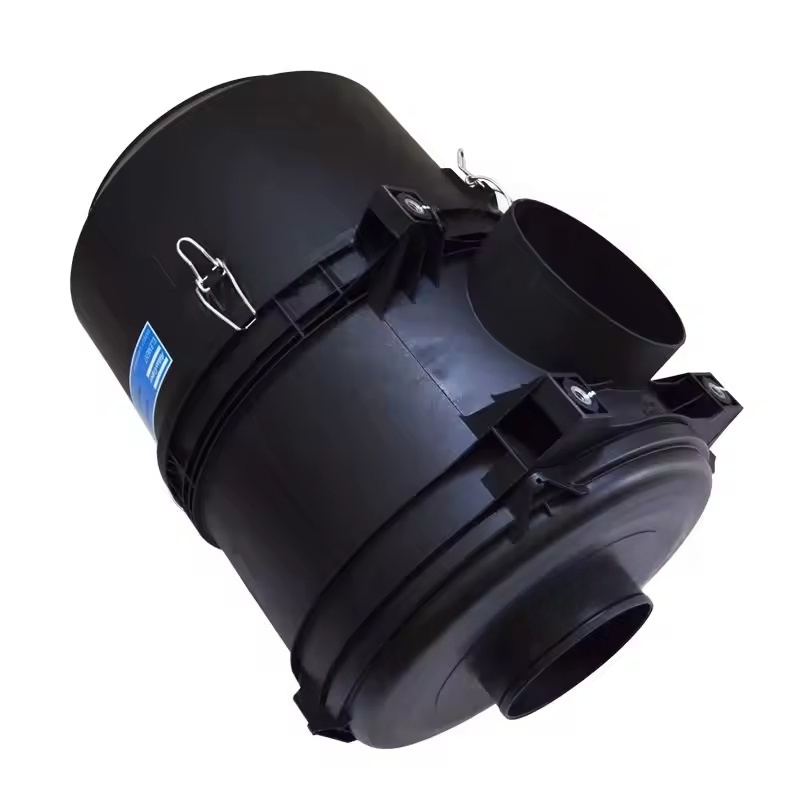

Carcasa principal: generalmente de forma cilíndrica o cuadrada, formando un canal de flujo de aire en el interior. Un extremo está conectado a la entrada de aire del compresor de aire, y el otro extremo es el extremo de admisión atmosférica (algunos con una cubierta protectora).

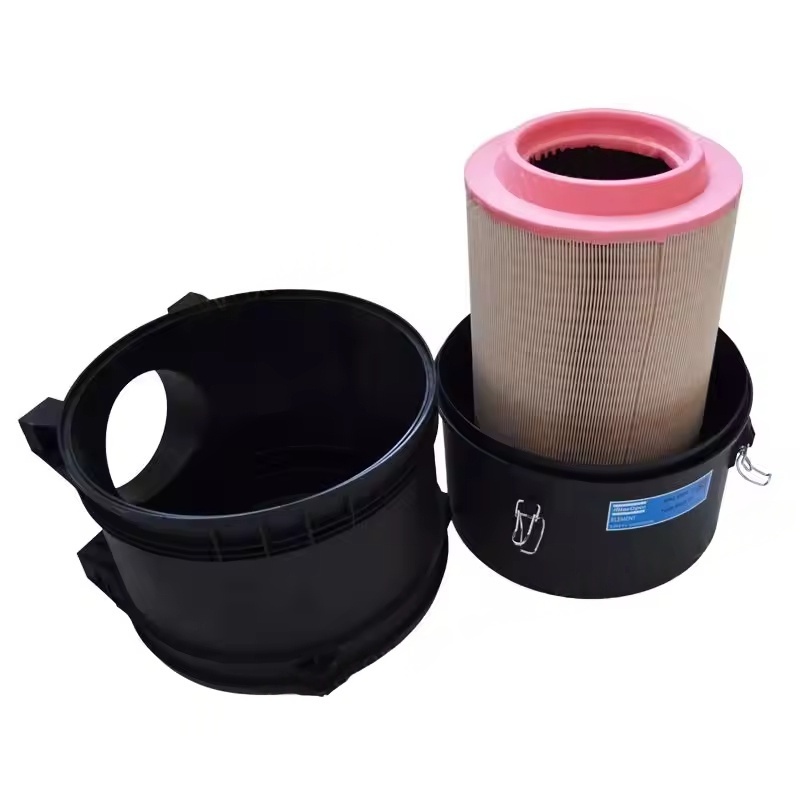

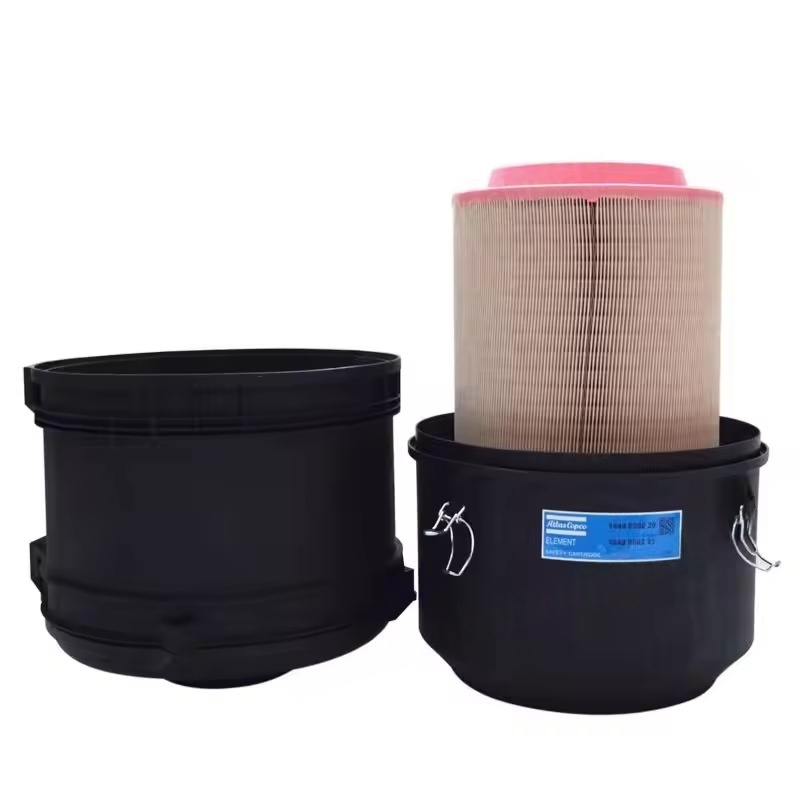

Posición de instalación del filtro: el lado interno de la carcasa está equipado con ranuras, broches o estructuras roscadas para fijar el filtro, asegurando un ajuste sellado entre el filtro y la carcasa para evitar que el aire sin filtrar ingrese directamente.
Interfaz de sellado: la parte que se conecta al tubo de entrada de aire del compresor de aire está equipado con un anillo de sellado de goma o superficie de brida para garantizar la atracción de la conexión.
Diseño auxiliar: algunas carcasas tienen interfaces indicadoras de diferencia de presión (para instalar medidores de presión o dispositivos de alarma), agujeros de drenaje (para descargar agua de condensado interno) y acceder a puertas/cubiertas (para un fácil reemplazo del filtro).
Materiales comunes
Materiales metálicos: como acero enrollado en frío (superficie galvanizado o pintado para la prevención de óxido), aleación de aluminio (liviano y resistente a la corrosión), adecuado para grandes compresores de aire o ambientes hostiles (como polvo y condiciones de alta humedad), con alta resistencia y resistencia al impacto.
Materiales plásticos: como el plástico de ingeniería ABS, PP (polipropileno), liviano, bajo costo, buena resistencia al óxido, adecuada para compresores de aire pequeños y medianos o ambientes limpios, pero con resistencia al calor más débil (generalmente ≤ 80 ℃).
II. Funciones centrales de la carcasa de filtro de aire del compresor de aire Atlas Copco
Protección del filtro: aislar el impacto mecánico externo, el agua de lluvia, los restos grandes (como las hojas, los insectos), evitar el daño del filtro o la obstrucción.
Guía del flujo de aire: a través del diseño interno a simpatización, el aire fluye uniformemente sobre la superficie del filtro, evitando una disminución de la eficiencia de filtración debido al flujo de aire local rápido y reduciendo la resistencia de admisión.
Protección de sellado: asegúrese de que el aire solo pueda ingresar al compresor de aire a través del filtro, eliminando el "cortocircuito" (aire sin filtrar directamente que ingresa al sistema) y asegurando la limpieza de la ingesta.
Buffering de presión: fluctuaciones de presión de amortiguación en la entrada de aire durante la parada de arranque del compresor de aire o los cambios de carga, estabilizando el volumen de admisión.
Iii. Parámetros clave y selección de la carcasa del filtro de aire del compresor de aire Atlas Copco
Especificaciones de tamaño: necesita coincidir con el diámetro externo y la altura del filtro correspondiente, y las dimensiones de la interfaz (como el diámetro del puerto de entrada de aire, las especificaciones de brida) deben ser compatibles con el sistema de admisión de aire del compresor de aire.
Adaptación del volumen de admisión de aire: el área de sección transversal del canal interno debe cumplir con el requisito de volumen de admisión de aire nominal del compresor de aire (generalmente diseñado para ser ≥ 1.2 veces el volumen de admisión de aire nominal), evitando la ingesta insuficiente debido a un diámetro A demasiado pequeño.
Resistencia a la temperatura y presión: seleccione el material correspondiente basado en la temperatura de entrada del aire (generalmente ≤ 60 ℃, condiciones especiales de hasta 100 ℃ o más) y presión ambiental. Las carcasas de metal generalmente pueden soportar temperaturas y vibraciones más altas.
Adaptabilidad ambiental: para entornos húmedos, se prefieren las carcasas de aluminio o plástico; Para entornos polvorientos, se recomienda un diseño de cubierta protectora; Para ambientes corrosivos, se requiere material de acero inoxidable.
IV. Instalación y mantenimiento de la carcasa del filtro de aire del compresor de aire Atlas Copco
Consejos de instalación:
La vivienda debe ser firmemente fija (especialmente para los compresores de aire móvil) para evitar la vibración que causa interfaces sueltas o desplazamiento del filtro.
Verifique si los componentes de sellado están intactos y asegúrese de que el filtro esté bien contra la superficie de sellado de la carcasa durante la instalación. Si es necesario, aplique una pequeña cantidad de grasa de silicona para mejorar el rendimiento del sellado.
La dirección de entrada de aire debe ser consistente con el marcado de la vivienda (generalmente indicado por una flecha), para evitar errores de instalación que conducen a la falla del filtro.
Mantenimiento es importante:
Regularmente (sincronizado con el ciclo de reemplazo del filtro) limpie el interior de la carcasa, retire el polvo y los desechos acumulados, y verifique si la pared interna tiene algún daño o deformación.
Las carcasas de metal deben verificar si el recubrimiento de óxido se ha despegado y el repintado oportuno por la prevención de óxido; Las carcasas de plástico deben evitar la luz solar directa o la cocción de alta temperatura para evitar el envejecimiento y el agrietamiento.
Al reemplazar el filtro, también verifique la integridad de la interfaz de sellado y los broches de la carcasa, y repare o reemplace si se usa.
