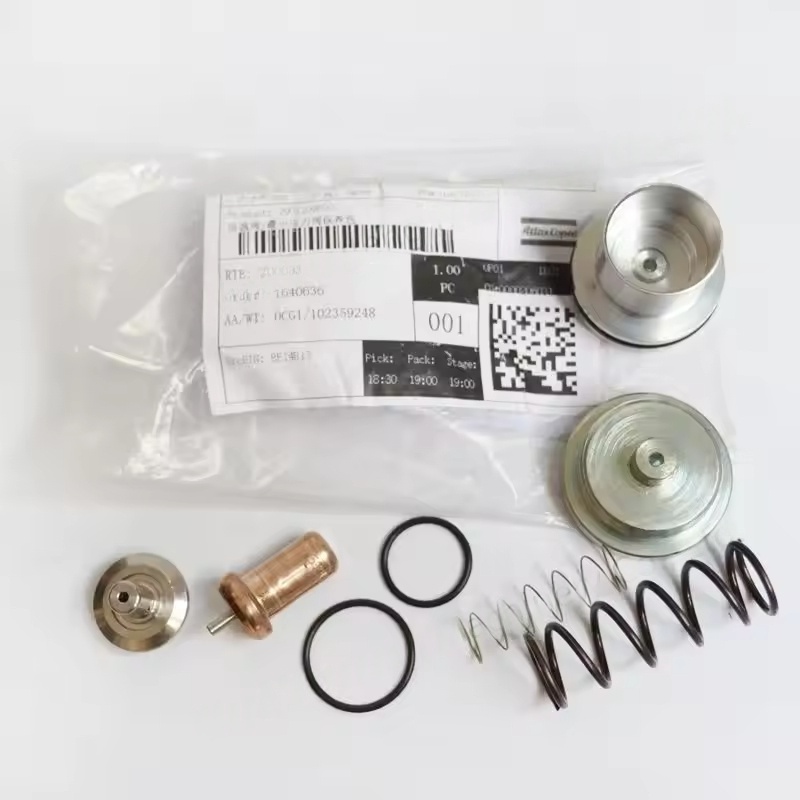

2901109500 Atlas Copco Oil Inyectado Tornillo de aire Kit de compresor de aire THERM MPV C40 Original

Las funciones centrales de Atlas Copco MPV C40

Establecer la presión mínima del sistema

Después de que comienza el compresor, el MPV C40 permanece cerrado hasta que la presión en el separador de gas de aceite alcance la presión mínima establecida (generalmente 4-5 bar), que luego se abrirá para garantizar que el aceite lubricante pueda circular suavemente (empujado hacia la superficie principal y la superficie de malla de rotor por la diferencia de presión), evitando la mala lubricación debido a la presión insuficiente.

Característica de control térmico

En comparación con las válvulas de presión mínima ordinarios, el MPV C40 de temperatura constante integra un elemento de detección de temperatura, que puede ajustar automáticamente la abertura de la válvula o la sincronización de apertura de acuerdo con la temperatura del aire comprimido, optimizando la eficiencia de la separación de gas de aceite:

A bajas temperaturas (como el arranque en frío), retrasa la apertura para ayudar al sistema a calentarse rápidamente y reducir la generación de agua de condensado;

A altas temperaturas (como la operación de carga completa), controla con precisión la presión para evitar sobrecargar el separador de gas de aceite.

Protección del sistema de separación de gas de aceite

Evitando el flujo inverso de aire comprimido desde la tubería aguas abajo hasta el separador de gas de aceite cuando el compresor está descargado o apagado, para evitar fluctuaciones anormales en el nivel de aceite o el impacto inverso del gas mixto de aceite y gas en el elemento de separación (como el núcleo del separador de aceite) y extender su vida útil de servicio.

Presión aguas abajo estable

Después de ser activado, puede emitir una presión de manera estable, reduciendo las fluctuaciones de presión causadas por la carga/descarga del compresor, y asegurando la estabilidad de los equipos de uso de gas aguas abajo.

Atlas Copco MPV C40 Estructura y principio de trabajo

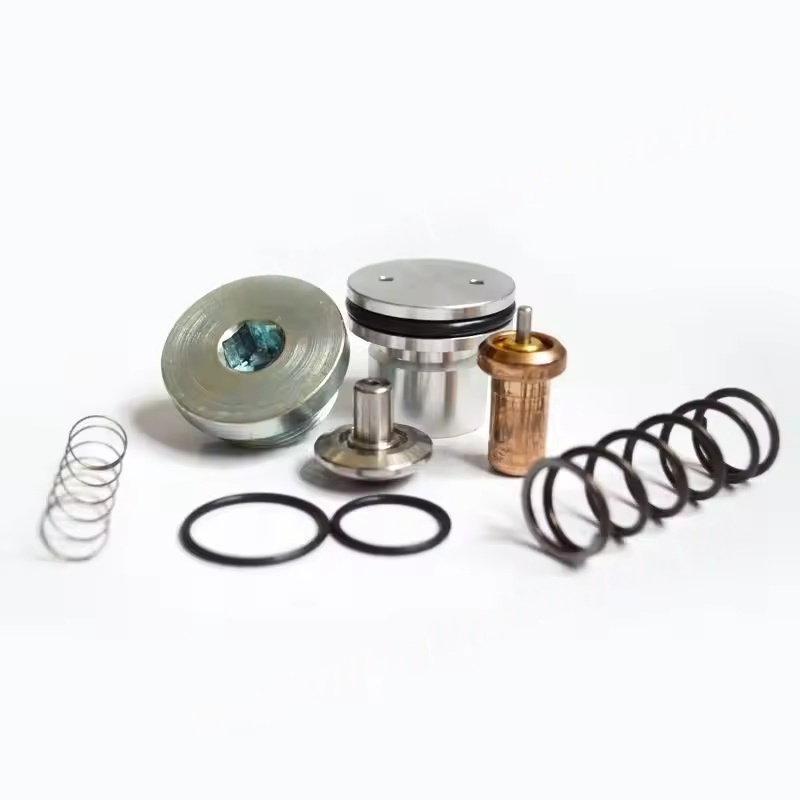

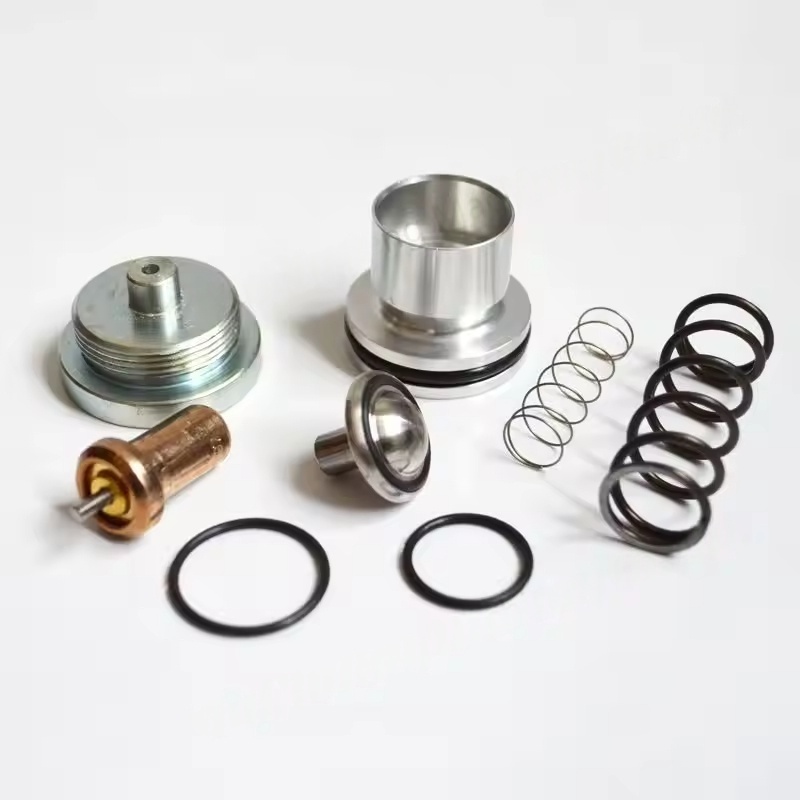

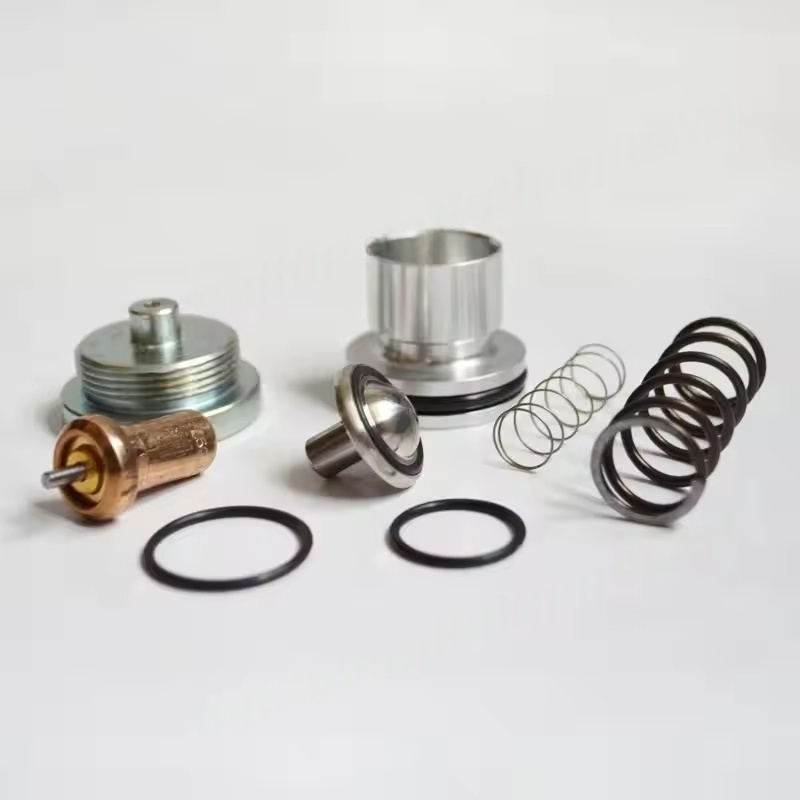

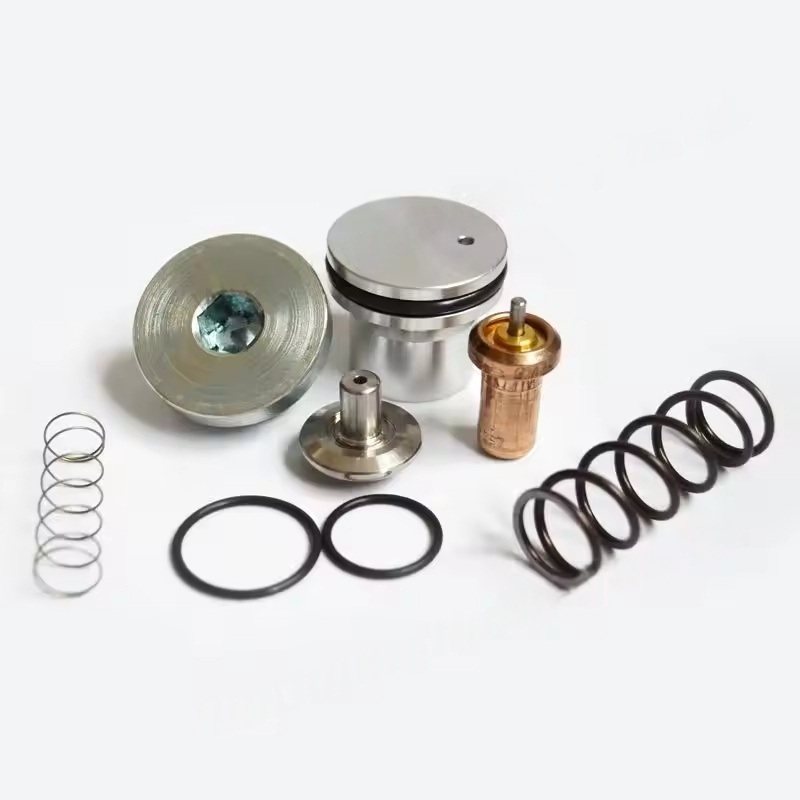

Estructura principal: compuesta de cuerpo de válvula, núcleo de válvula, resorte, sensor de temperatura (unidad de control de temperatura constante), sellos, etc., generalmente instalados entre la salida del separador de gas de aceite y la tubería del sistema.

Atlas Copco MPV C40 Lógica de trabajo:

Etapa de inicio: la fuerza de resorte hace que el núcleo de la válvula se cierre, y la presión en el separador de gas de aceite aumenta gradualmente;

ATLAS COPCO MPV C40 alcanza la presión establecida + condición de temperatura: el núcleo de la válvula supera la fuerza de resorte para que se abra, y el aire comprimido ingresa al sistema aguas abajo a través de la salida;

Atlas Copco MPV C40 apagado / descarga: el núcleo de la válvula se cierra bajo la acción de la fuerza de resorte, bloqueando el flujo inverso.
