1604641100 Atlas Copco

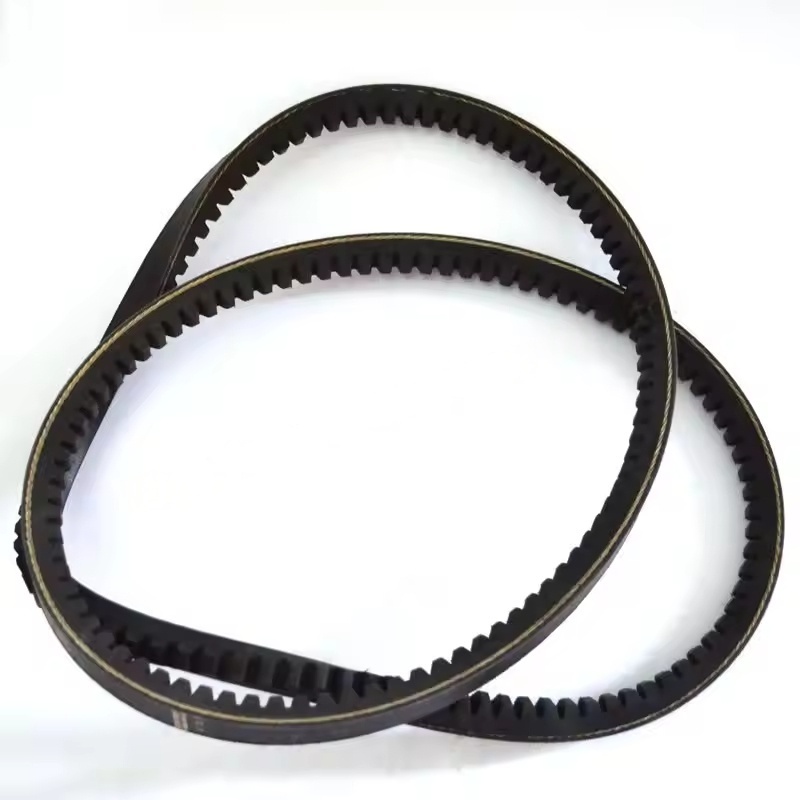

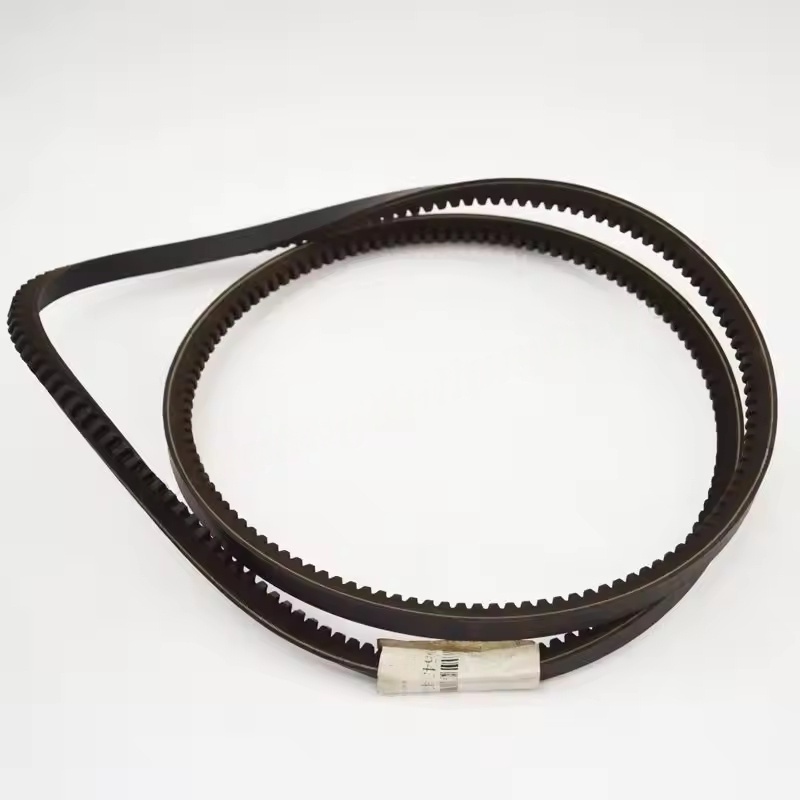

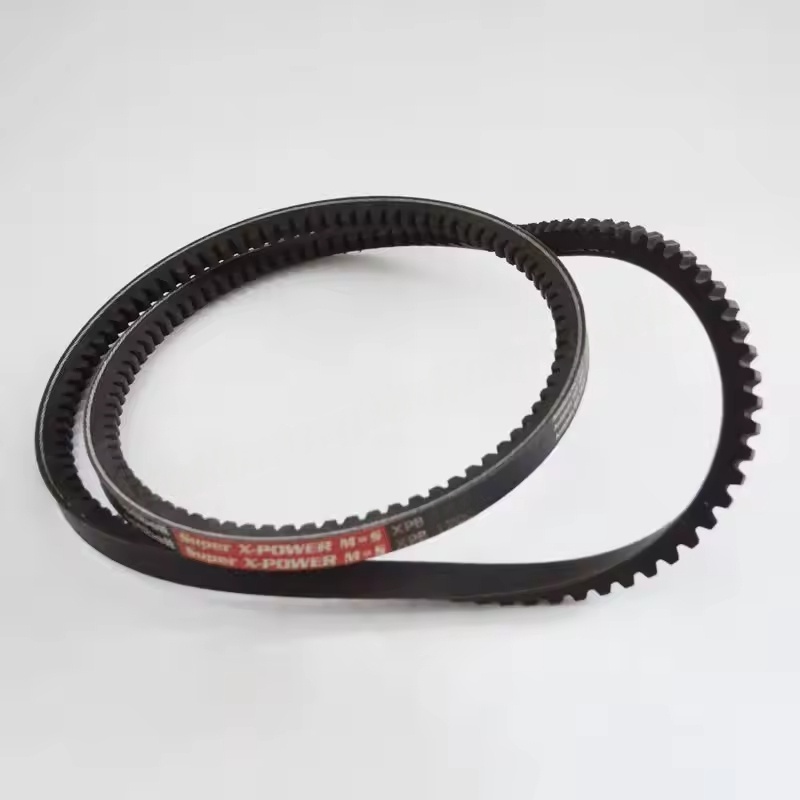

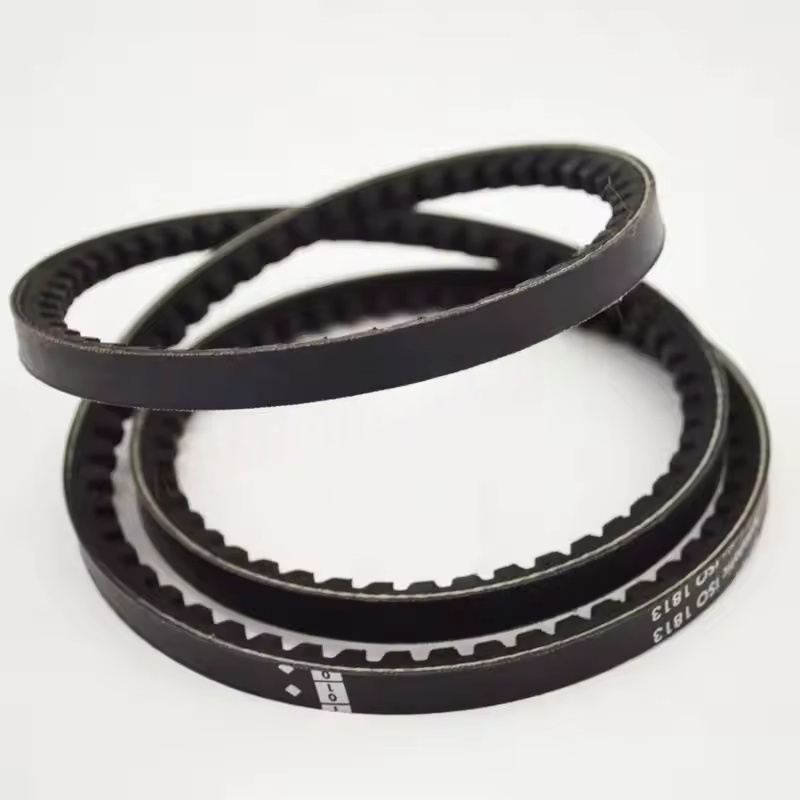

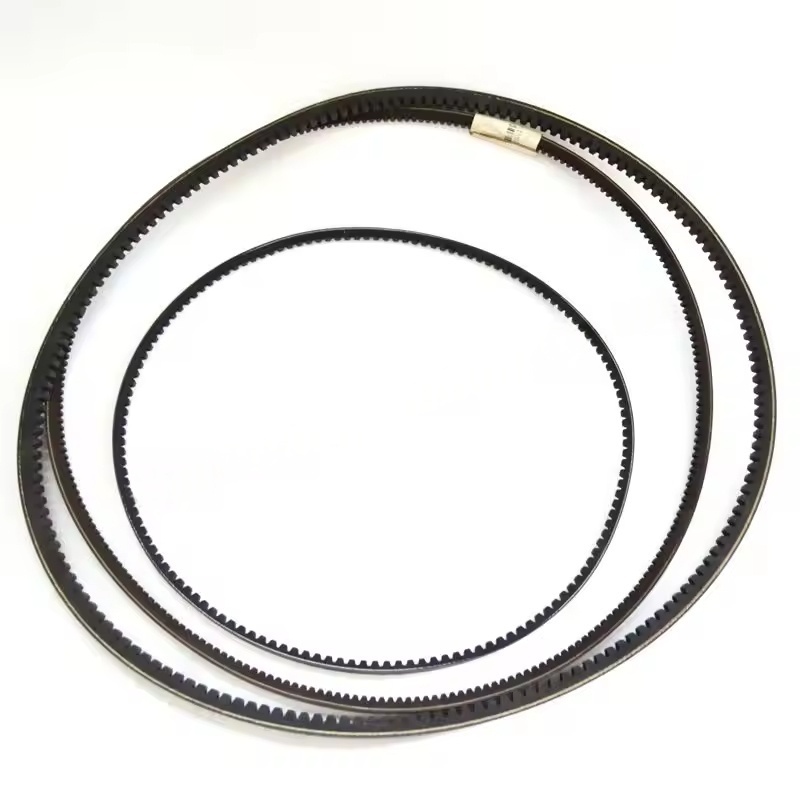

1604641100 ATLAS COPCO CINTURA DE COMPRESOR DE AIRE INDUSTRIAL

I. Tipos y características de las correas de transmisión

Tipos comunes

En los compresores de aire Atlas Copco, las correas de transmisión de uso común incluyen correa en V, correas múltiples y correas sincrónicas, etc. El tipo específico de correa de transmisión utilizada para cada compresor de aire se selecciona en función de parámetros como potencia y velocidad:

Belt V: transmite energía a través del contacto de ambos lados con las ranuras de polea. Tiene una estructura simple y bajo costo, y es adecuado para modelos de potencia pequeña a media.

Cinturón múltiple: combina las ventajas de los cinturones planos y el cinturón en V, con una gran área de contacto, una alta capacidad de transmisión de potencia y un rendimiento operativo estable. A menudo se usan en compresores de aire de energía mediana a grande.

Correa sincrónica: transmite energía a través del malejo de los dientes de la correa y los dientes de la polea. Tienen alta precisión de transmisión, sin deslizamiento, y son adecuados para modelos con altos requisitos para la sincronización de velocidad.

Las características del material generalmente, caucho o poliuretano se usan como material base, con fibras de alta resistencia incrustadas. 2. Fallas comunes y sus efectos

Deslizamiento

Debido a la holgura, el desgaste o la contaminación por el aceite de la correa de transmisión, la fuerza de fricción disminuirá, lo que dará como resultado una disminución de la eficiencia de la transmisión, la presión de salida insuficiente del compresor de aire, el sobrecalentamiento del motor y, en casos severos, la fricción puede incluso hacer que la correa de transmisión se queme debido a la sobrecalentamiento.

Rotura o agrietamiento

Después del uso a largo plazo, el material envejece, o debido a la instalación inadecuada o la desalineación de la polea, puede ocurrir una concentración de estrés local, lo que puede conducir a la rotura de la correa de transmisión, lo que hace que el compresor de aire se detenga repentinamente.

Desgaste desigual

El desgaste del surco de la polea, la desviación de excentricidad de la instalación o la tensión desigual de la correa de transmisión pueden causar desgaste excesivo local de la correa de transmisión, acortando su vida útil. 3. Puntos clave de mantenimiento y reemplazo

Inspección diaria

Verifique regularmente la tensión de la correa de transmisión: presione la posición media de la correa de transmisión, y su curvatura suele ser de 10 a 15 milímetros. Si está demasiado suelto, es propenso a deslizarse; Si es demasiado apretado, es probable que dañe los rodamientos y la correa de transmisión.

Verifique si hay grietas, desgaste y manchas de aceite en la superficie. Si hay manchas de aceite, limpie y verifique los puntos de fuga de aceite.

Compruebe si la polea está alineada y si hay algún desgaste o deformación.

Tiempo de reemplazo

Reemplace inmediatamente si hay grietas obvias, delaminación, desgaste excesivo o descansos.

Realice el reemplazo preventivo de acuerdo con el ciclo recomendado en el manual del equipo.

Se recomienda reemplazar todo el set para evitar mezclar correas de transmisión nuevas y viejas, lo que puede causar una distribución de fuerza desigual. Precauciones de instalación

Seleccione una correa de transmisión que coincida con el modelo original.

Asegúrese de que el eje de la polea esté paralelo, ajuste la tensión después de la instalación y evite estar demasiado flojo o demasiado apretado.

Evite usar objetos afilados para rayar la correa de transmisión durante la instalación.
