Las funciones y características principales del conjunto de la válvula de retención de los compresores sin aceite de Atlas Copco
Control de flujo unidireccional: solo permite que el aire comprimido fluya desde la salida del compresor hasta el tanque de almacenamiento o el sistema aguas abajo, evitando que el aire fluya de regreso a la unidad del compresor durante el apagado y evitando el daño al rotor, el cilindro y otros componentes del núcleo debido al backflow del aceite lubricante (si hay) o agua condensada.
Compatibilidad sin aceite: utilizando materiales de sellado de grado alimenticio o de grado médico (como EPDM, PTFE), es compatible con entornos de compresión sin aceite, evitando la contaminación del aire comprimido debido al envejecimiento de los componentes de sellado.
Adaptación de presión: dependiendo del modelo, la presión de trabajo típicamente es de 0-10 bar (tipo estándar) o 0-40BAR (tipo de alta presión), lo que garantiza un sellado confiable dentro del rango de presión diseñado.

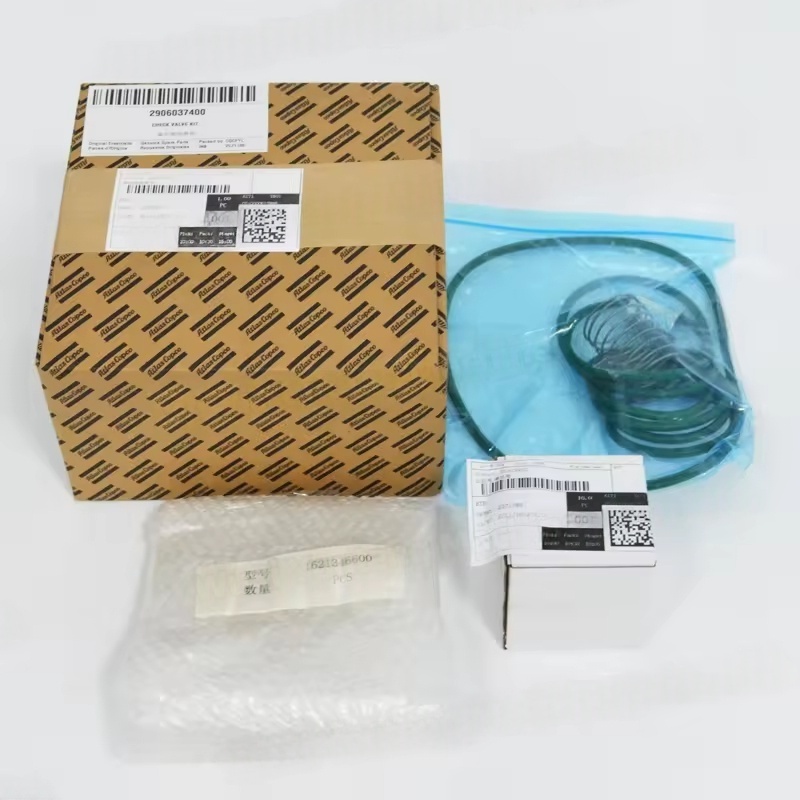

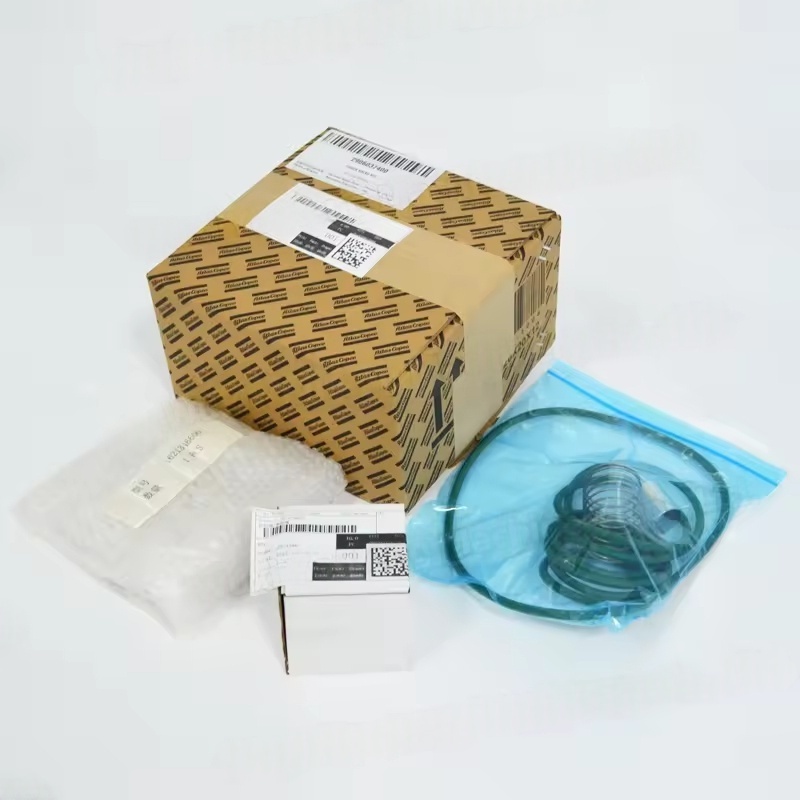

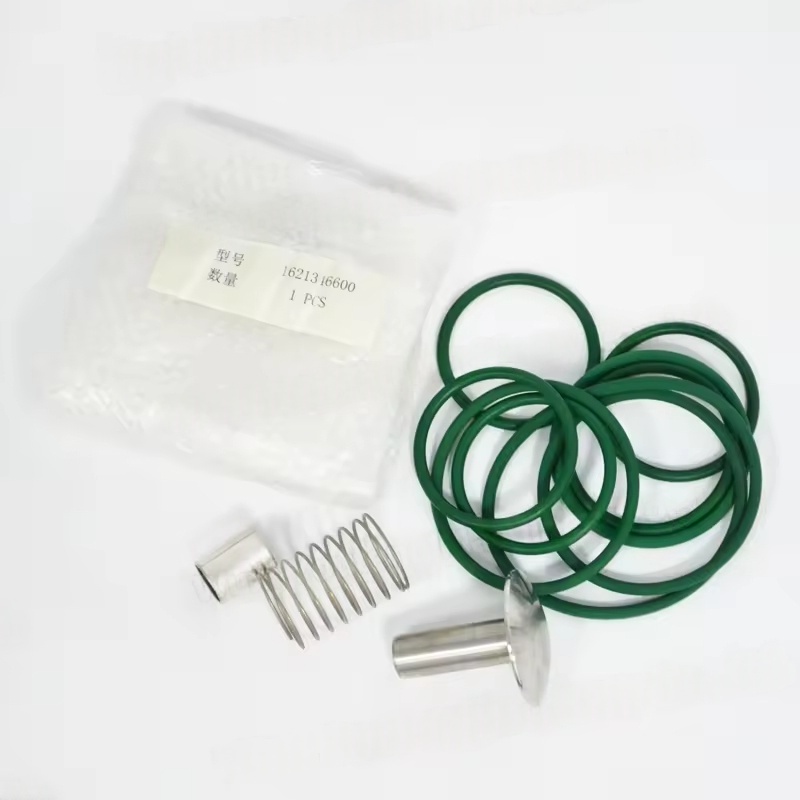

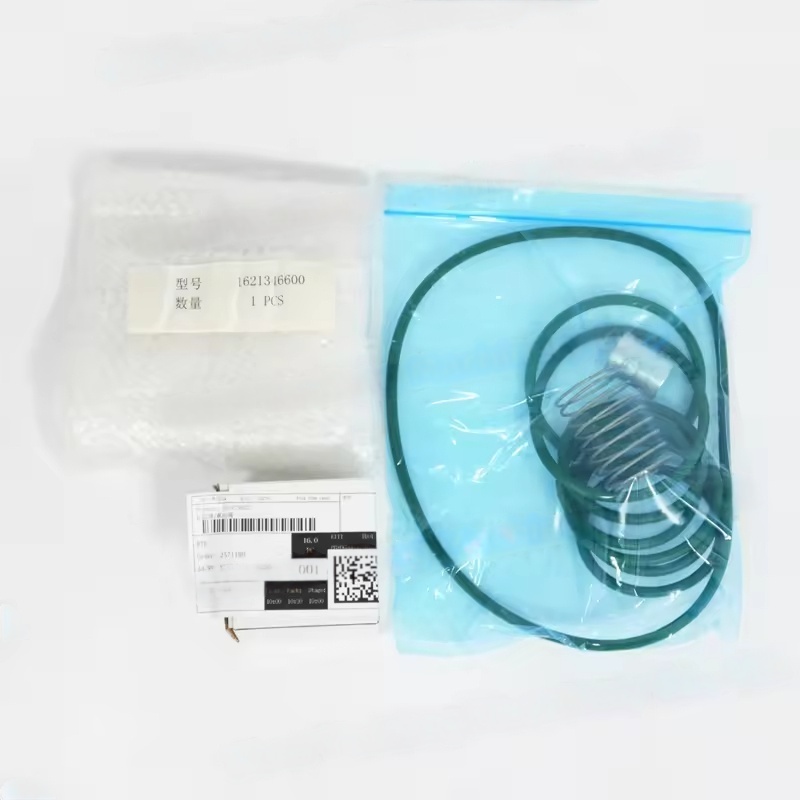

Componentes típicos
Verifique el cuerpo de la válvula (generalmente hecho de aleación de aluminio o acero inoxidable, resistente a la corrosión)
Núcleo de válvula (con estructura guía, asegurando una operación precisa)
Primavera (proporcionando fuerza de cierre, controlar la presión de apertura)
Junta de sellado / junta tórica (material especial sin aceite, resistente a la temperatura-20 ~ 120 ℃)
Brida de instalación o interfaz roscada (designada de acuerdo con el modelo, comúnmente una conexión G-hilt o brida)
Modelos aplicables y precauciones de reemplazo
Modelo de coincidencia:
Pequeñas máquinas sin aceite (como GA 3-7 VSD+ sin aceite) generalmente usan válvulas de retención compactas con conexiones roscadas
Los compresores de tornillo grandes sin aceite (como ZR 160-315) son principalmente de conjuntos de válvulas de control de tipo brida con diseño de tampón
Es necesario consultar el número de pieza del fabricante del equipo original basado en el modelo de máquina (como ZT15, ZD75, etc.) y el número de serie para evitar desajustes de tamaño o presión
Impacto de la falla:
La falla de la válvula de retención puede causar: caída rápida en la presión del sistema después del apagado, carga excesiva en el compresor durante el inicio, riesgo de rotación inversa de la unidad principal (especialmente para modelos de frecuencia variable), contaminación del aire aguas abajo, etc. Se requiere reemplazo a tiempo.
Para obtener información sobre piezas específica, se recomienda proporcionar el modelo completo del compresor (como ZR250 VSD FF) y el año de producción para consultar el número de ensamblaje de la válvula de verificación preciso y el manual de instalación
