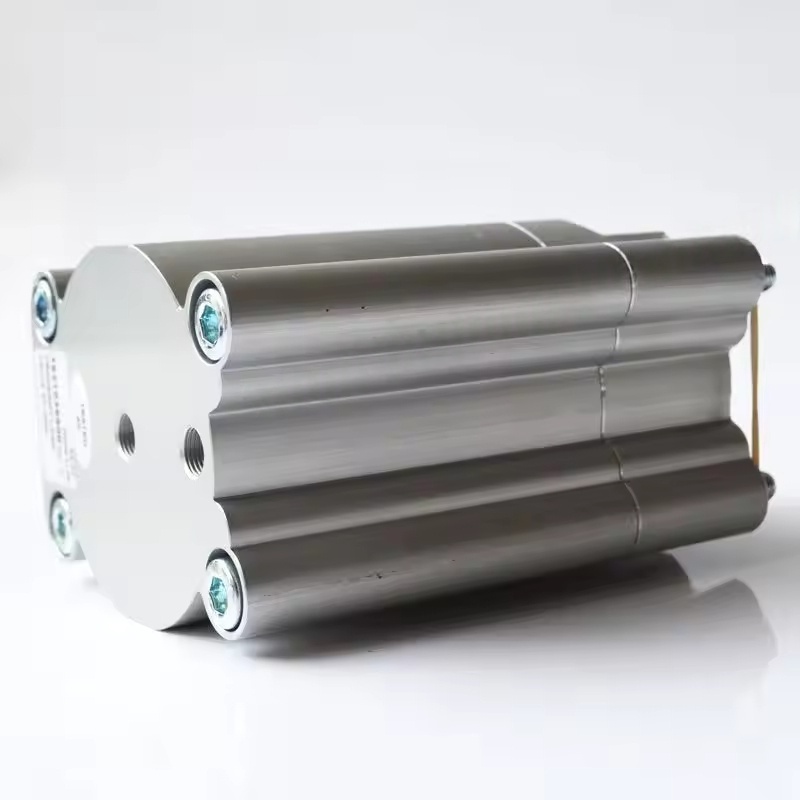

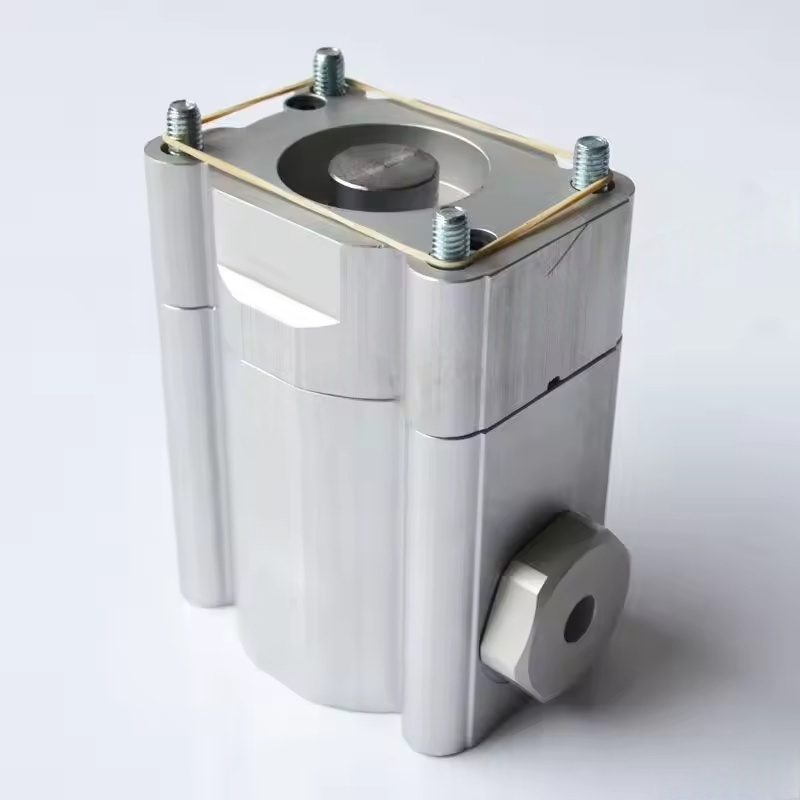

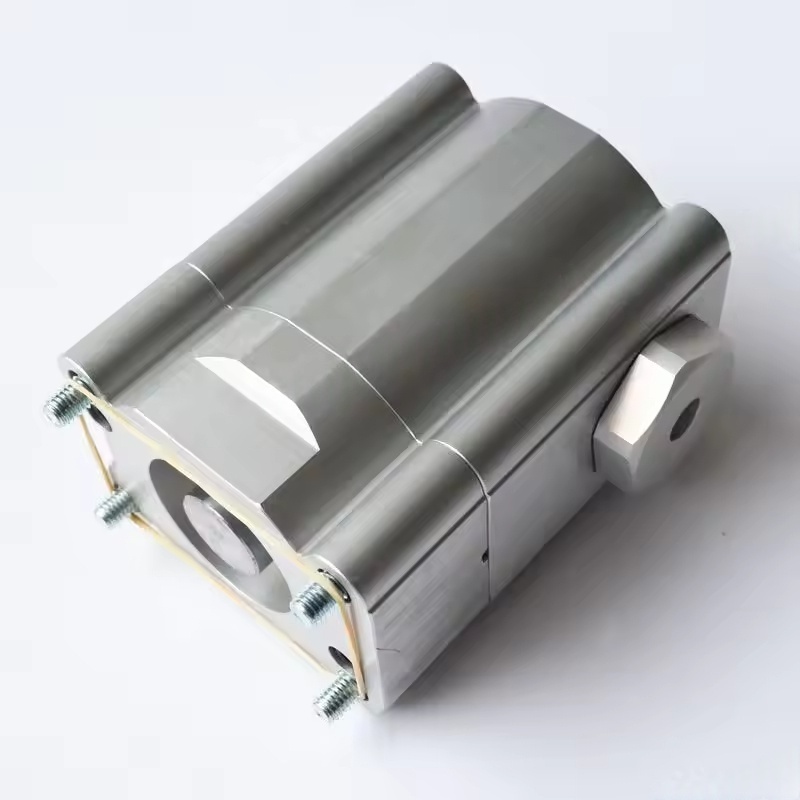

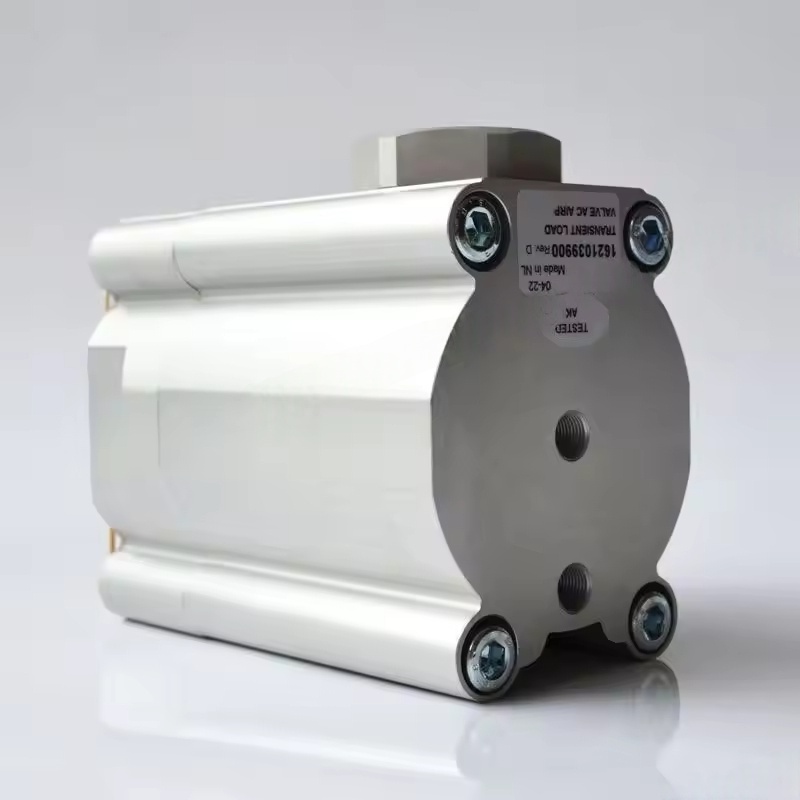

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Las principales funciones de la válvula reguladora de Atlas Copco Wux

Control de presión y estabilidad

Como válvula sensible a la presión, la válvula de regulación WUX puede ajustar automáticamente el grado de apertura de acuerdo con el rango de presión establecido (como la presión requerida del usuario o la presión de retroalimentación de la red de tuberías):

Cuando la presión del sistema es más baja que el valor establecido, la válvula se abre más amplia, aumentando el volumen de admisión y permitiendo que el compresor funcione bajo carga, aumentando así el volumen de escape;

Cuando la presión del sistema es más alta que el valor establecido, la válvula se cierra o se apaga, reduciendo el volumen de admisión, lo que hace que el compresor ingrese al estado descargado y evite la sobrepresión.

Esto mantiene la presión de la red de tuberías aguas abajo dentro de un rango estable, asegurando el funcionamiento normal del equipo de uso de gas.

Regulación de carga y ahorro de energía

Al controlar con precisión el volumen de admisión, permite que el compresor funcione en modo de "carga parcial" (en lugar de parada de inicio frecuente), que es particularmente adecuada para escenarios con fluctuaciones significativas en la demanda de gas:

Reducir los desechos de energía durante la descarga (el compresor aún gira pero el consumo de energía se reduce significativamente durante el estado de descarga);

Reduzca el desgaste mecánico y extienda la vida útil de la unidad principal y el motor.

Funciones de protección

Algunas válvulas de regulación de WUX integran la lógica de protección de seguridad. Cuando se detecta una anomalía del compresor (como sobrecalentamiento o sobrecarga), puede 联动 cerrar el canal de admisión, lo que obliga al compresor a descargar o apagar, evitando la expansión de la falla.

Estructura y principio de funcionamiento

Estructura del núcleo: generalmente consiste en el cuerpo de la válvula, el núcleo de la válvula, el resorte, el diafragma (o el pistón), los agujeros de detección de presión, y la interfaz de control. Algunos modelos vienen con un componente de accionamiento electromagnético (para control remoto).

Lógica de trabajo:

Los agujeros de detección de presión monitorean la presión del sistema en tiempo real y transmiten la señal al diafragma (o pistón) ；

Cuando la presión cambia, el diafragma se somete a fuerza y ​​impulsa el núcleo de la válvula para moverse, cambiando el área de sección transversal del canal de admisión ；

El resorte proporciona la fuerza de reinicio y forma un equilibrio con la presión detectada, logrando una regulación estable de la apertura de la válvula.

Modelos y aplicaciones compatibles

Modelos compatibles: la válvula de regulación WUX se usa principalmente con Atlas Copco Copco pequeños y medianos compresores de aire de tornillo de velocidad fija (como algunos modelos de la serie GA), especialmente para modelos sin control de conversión de frecuencia, como el componente central para la regulación de la carga.

Escenarios de aplicación: ampliamente utilizados en campos industriales con altos requisitos para la estabilidad de la presión (como el procesamiento mecánico, las líneas de producción automatizadas, las industrias de empaque, etc.), para regular con precisión y satisfacer la demanda de gas en diferentes condiciones de trabajo.
