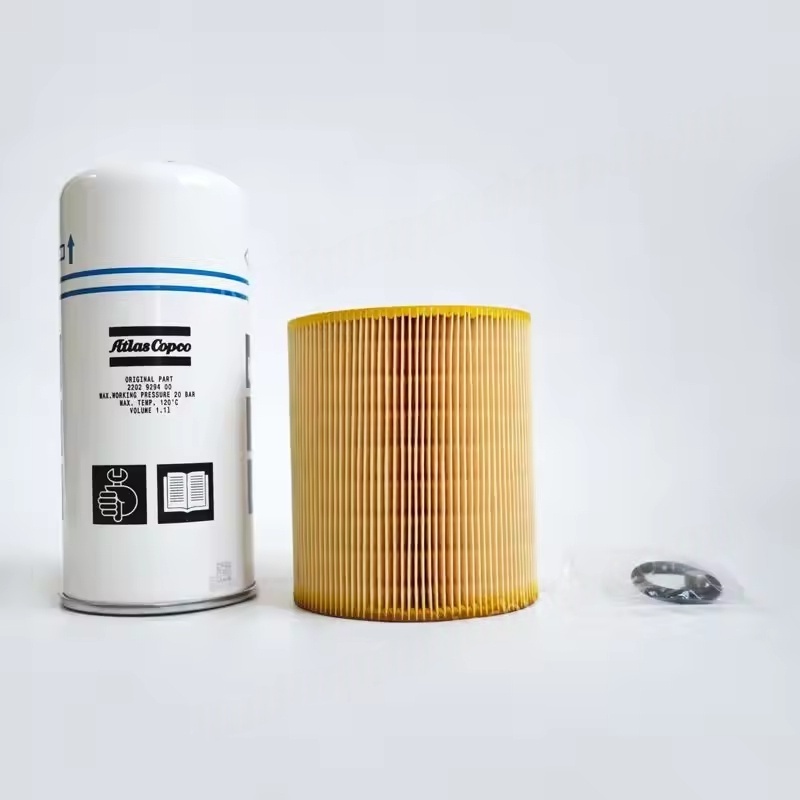

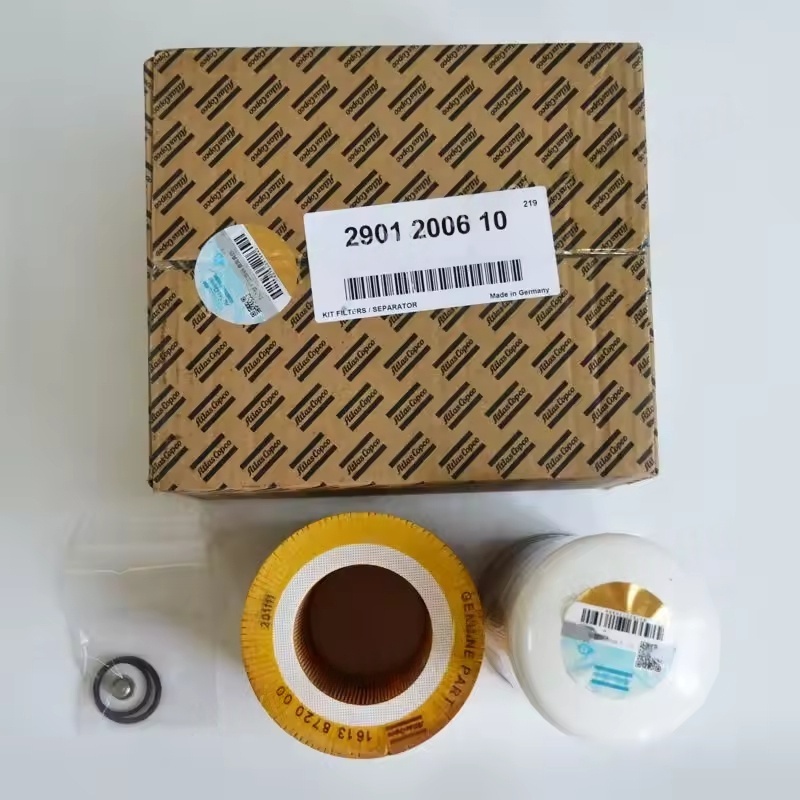

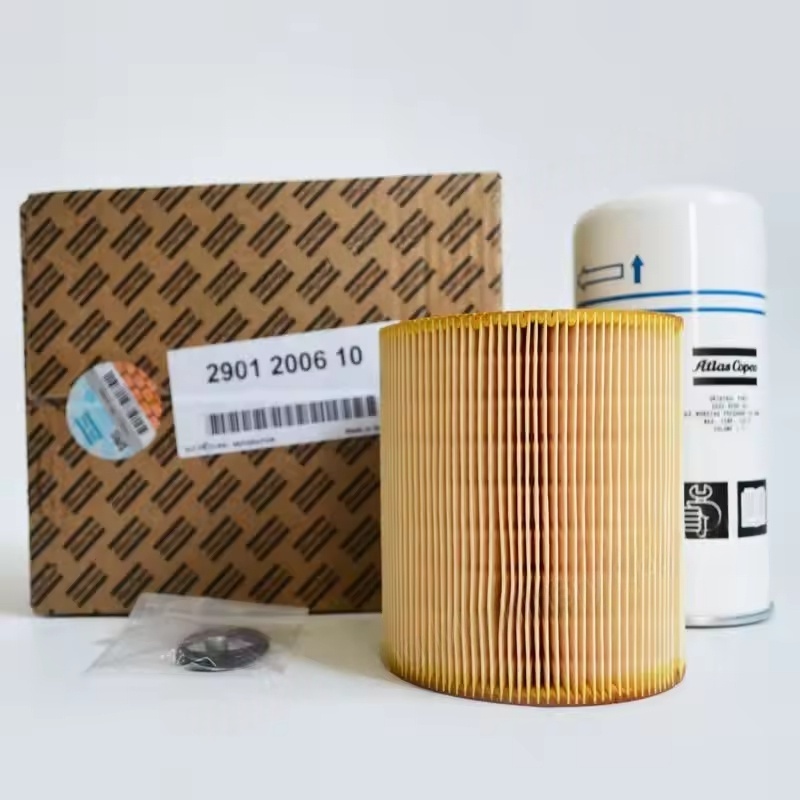

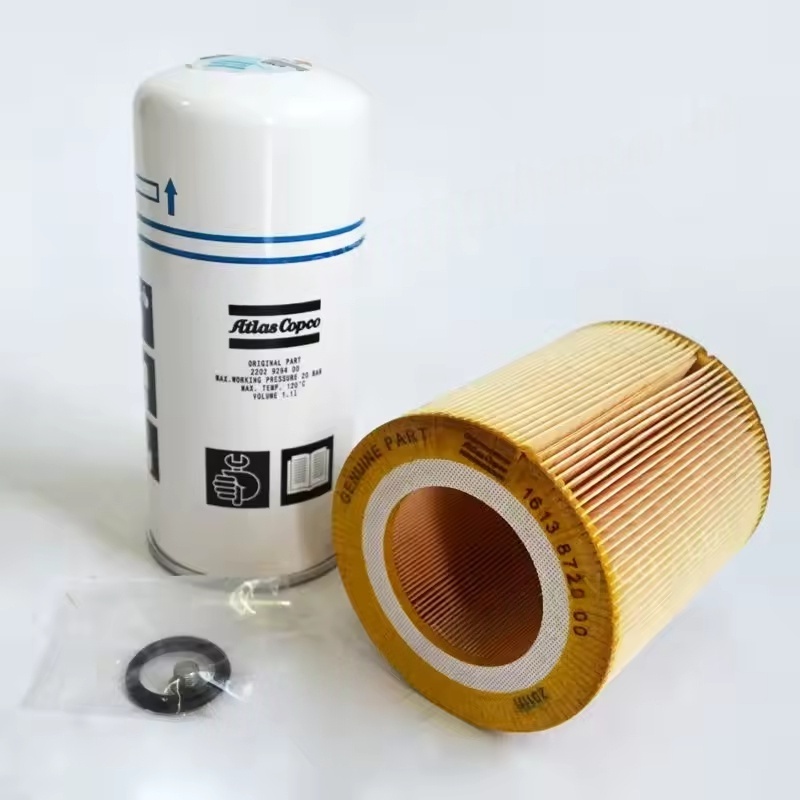

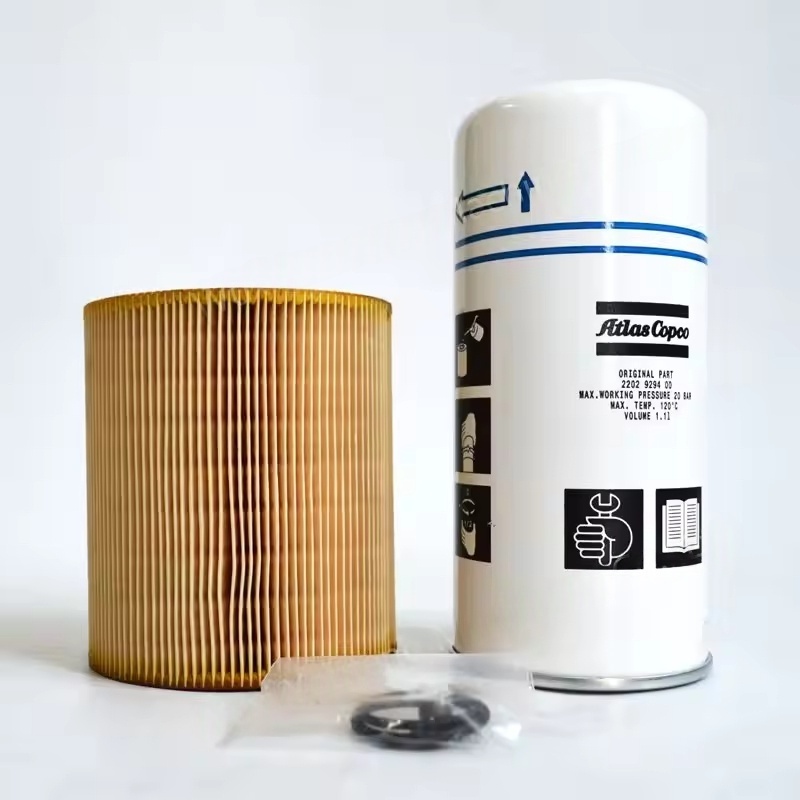

2901200610 Filtro de aceite Atlas Copco Air Compressor Kit Filtro Separador 1625426100 Original

I. Componentes de filtro de aire Atlas Copco

Los filtros de aire se utilizan para eliminar el polvo, las partículas, la humedad y otras impurezas del aire entrante, evitando que ingresen a la unidad principal del compresor de aire (como tornillo, pistón, etc.), evitando el desgaste, el bloqueo o la corrosión de las partes internas, y reduciendo la carga en el equipo de procesamiento posterior.

Componentes principales:

Carcasa de filtro (carcasa exterior)

Hecho de metal o plástico de alta resistencia, tiene ciertas propiedades de sellado y resistencia a la presión, protegiendo el elemento del filtro interno y guiando el flujo de aire suavemente. Por lo general, tiene interfaces de entrada y salida, y algunas están equipadas con indicadores de diferencia de presión (para recordar el reemplazo del elemento del filtro).

Elemento de filtro

Material: comúnmente hecho de papel, tela no tejida, fibra de vidrio o malla metálica, y diferentes materiales tienen diferentes precisiones de filtración (generalmente desde varios micrómetros hasta varios decenas de micrómetros).

Estructura: principalmente plegado o cilíndrico, aumentando el área de filtración y extendiendo la vida útil.

Función: capturar partículas sólidas y cierta humedad en el aire a través de la intercepción y la adsorción, y la eficiencia de filtración afecta directamente la calidad de la entrada de aire.

Piezas de sellado

Como los anillos de sellado de goma, asegurando que el sello entre la carcasa del filtro y el elemento del filtro, así como entre la carcasa del filtro y la entrada de aire del compresor de aire, evitando que el aire sin filtrar ingrese directamente al sistema.

Componentes auxiliares

Algunos filtros están equipados con cubiertas protectoras (para evitar que el agua de lluvia y los desechos ingresen), válvulas de drenaje (para descargar agua condensada en la carcasa del filtro) o interruptores de presión diferenciales (para activar una alarma cuando el elemento del filtro está obstruido).

II. Componentes de filtro de aceite Atlas Copco (con separador de gas de aceite como núcleo)

Cuando el compresor de aire está funcionando, el aceite lubricante se mezcla con aire comprimido (especialmente para compresores de aire inyectado en aceite). La función central del componente del filtro de aceite es separar el aceite del aire comprimido, asegurando que el aire comprimido descargado tenga un contenido de aceite que cumpla con el estándar (generalmente ≤ 3 ppm), y al mismo tiempo recuperando el aceite lubricante para el reciclaje.

Componentes principales:

Tanque de separación de gas de petróleo

El recipiente de presión del metal, después de la mezcla de aire comprimido y aceite lubricante ingresa al tanque, se separa inicialmente a través de la expansión del volumen, la fuerza centrífuga, etc. (separación gruesa) y las gotas de aceite más grandes caen al fondo debido a la gravedad.

Elemento de filtro de separación de gas de aceite

Material: material de filtro compuesto de múltiples capas (como fibra de vidrio, fibra de poliéster, etc.), con propiedades hidrófobas, capaces de adsorbir pequeñas gotas de aceite.

Función: Realización de filtración fina en el aire comprimido separado, a través de principios de difusión e intercepción, condensando gotas de aceite del tamaño de micrómetro en gotas de aceite más grandes y devolviéndolas al tanque de aceite.

Indicadores de rendimiento: eficiencia de separación (afectando directamente la calidad del aire comprimido), la capacidad de retención de polvo (determinando la vida útil), la diferencia de presión (aumentando cuando el elemento del filtro está obstruido, que requiere un reemplazo oportuno).

Sistema de retorno de petróleo

Tubo de aceite de retorno: guía el aceite lubricante separado desde la parte inferior del tanque de separación de regreso a la unidad principal del compresor de aire (como la cámara de compresión de tornillos), reduciendo el consumo de combustible.

Válvula de retención de aceite de retorno: evitando el retorno del aceite lubricante cuando el compresor se detiene, evitando la pulverización del aceite durante la próxima inicio.

Componentes de seguridad y monitoreo

Válvula de seguridad: libera automáticamente la presión cuando la presión en el tanque de separación excede el límite, protegiendo el equipo.

Mirror / sensor de nivel de aceite: monitoreo del nivel de aceite en el tanque de aceite para garantizar el suministro de aceite del sistema de lubricación normal.
