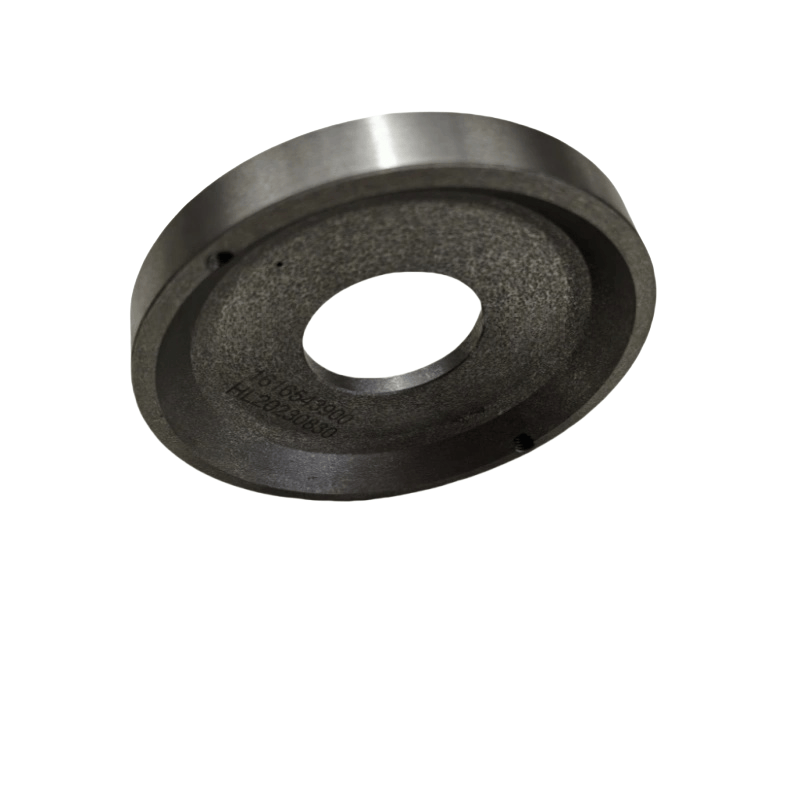

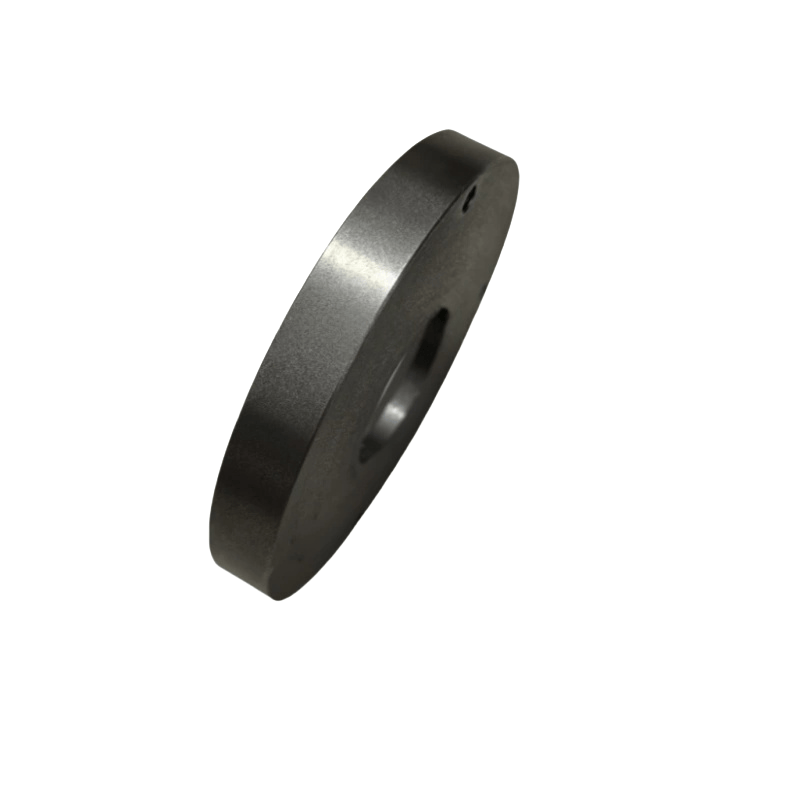

Anillo de distancia del compresor de aire Atlas Copco 1616543900
Model:1616543900
Pautas de instalación y mantenimiento de Atlas Copco
Durante la instalación, es necesario limpiar las manchas de aceite y las impurezas de la superficie del anillo de distancia, lo que garantiza un ajuste apretado con las piezas de apareamiento sin huecos o sesgo.
Evite golpear el borde del anillo de distancia (especialmente las piezas de paredes delgadas), ya que esto puede causar deformación y afectar la precisión dimensional.
Durante el mantenimiento y la inspección, verifique si el anillo de distancia se usa, deforma o se agrieta. Si se encuentran anormalidades, debe reemplazarse rápidamente; De lo contrario, puede conducir a una disminución en la calidad del ensamblaje y la estabilidad operativa del compresor de aire, causando vibración, ruido anormal o fugas, etc.
Aunque el anillo de distancia es una pequeña parte estándar, su precisión afecta directamente la calidad del ensamblaje y la estabilidad operativa del compresor de aire. Al seleccionar e instalar, es necesario seguir estrictamente los requisitos del manual del equipo.
Posicionamiento preciso: durante el ensamblaje de componentes como cojinetes, engranajes y pistones en el compresor de aire, el anillo espaciador asegura que las piezas adyacentes mantengan el espacio libre axial diseñado según los requisitos de diseño, evitando bambolear debido a la eliminación excesiva o la interferencia de fricciones debido a la eliminación insuficiente.
Dispersión de carga: en los componentes de la fuerza, como los rodamientos y las mangas del eje, el anillo espaciador puede ayudar a distribuir la fuerza axial, reduciendo la presión de carga en las piezas individuales y extendiendo la vida útil de los componentes.
Asistencia de sellado: algunos anillos espaciadores se utilizan junto con los anillos de sellado para controlar la compresión de los elementos de sellado, asegurando el efecto de sellado y evitando la fuga de aceite lubricante o la fuga de gas comprimido.
Ensamblaje simplificado: los anillos espaciadores estandarizados pueden reemplazar los diseños de eje escalonados complejos, reduciendo la dificultad de procesamiento y facilitando el desmontaje y el mantenimiento.
Ubicaciones de aplicaciones comunes
Componentes del eje principal: en los sistemas de eje giratorio de los compresores de aire tipo tornillo, como los ejes de rotor y los ejes del motor masculino y femenino, los anillos espaciadores a menudo se instalan entre los rodamientos y los engranajes (o acoplamientos) para controlar la autorización del rodamiento y la limpieza del alambre.
Mecanismo de biela de pistón: en los compresores de aire de tipo pistón, se pueden usar anillos espaciadores en los puntos de conexión de las bielas y cigüeñales para garantizar el movimiento recíproco preciso del pistón en el cilindro y evitar colisiones con la cabeza del cilindro.
Entre el cuerpo del cilindro y la cubierta final: para algunos compresores de aire, el anillo espaciador se usa para controlar la distancia entre el cuerpo del cilindro y la cubierta final para garantizar la cantidad de compresión razonable de los elementos de sellado internos.
Núcleo del separador de aceite: en el cubo de recolección de aceite, el anillo espaciador se puede usar para fijar la posición del núcleo del separador de aceite para garantizar su coaxialidad con el cuerpo del cubo y mejorar la eficiencia de separación.
Material y selección
Material: Dependiendo del tamaño de la fuerza, la temperatura de trabajo y los requisitos de resistencia al desgaste, los materiales comunes incluyen:
Acero de carbono ordinario (para escenarios de baja carga de temperatura normal);
Acero inoxidable (resistente a la corrosión, adecuado para ambientes húmedos o que contienen aceite);
Aleación de cobre o aluminio (textura suave, puede reducir el desgaste en las piezas de apareamiento, adecuadas para un ensamblaje preciso). Parámetros clave:
Diámetro interno (que coincida con el diámetro exterior del eje o la posición de instalación);
Diámetro exterior (ajuste con el diámetro interno de la carcasa o parte de apareamiento);
El grosor (determinando la distancia de espaciado debe cumplir estrictamente con los requisitos de dibujos de diseño, la tolerancia generalmente se controla dentro de ± 0.01 a ± 0.05 mm);
La rugosidad de la superficie (debe ser suave sin rebabas, para evitar rascar la parte de apareamiento durante el ensamblaje).
