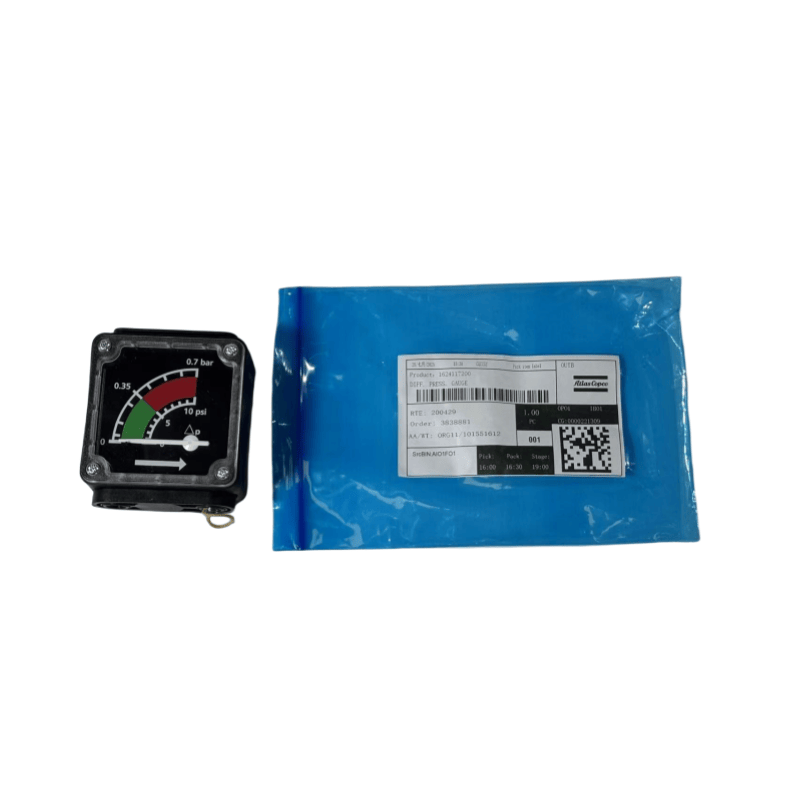

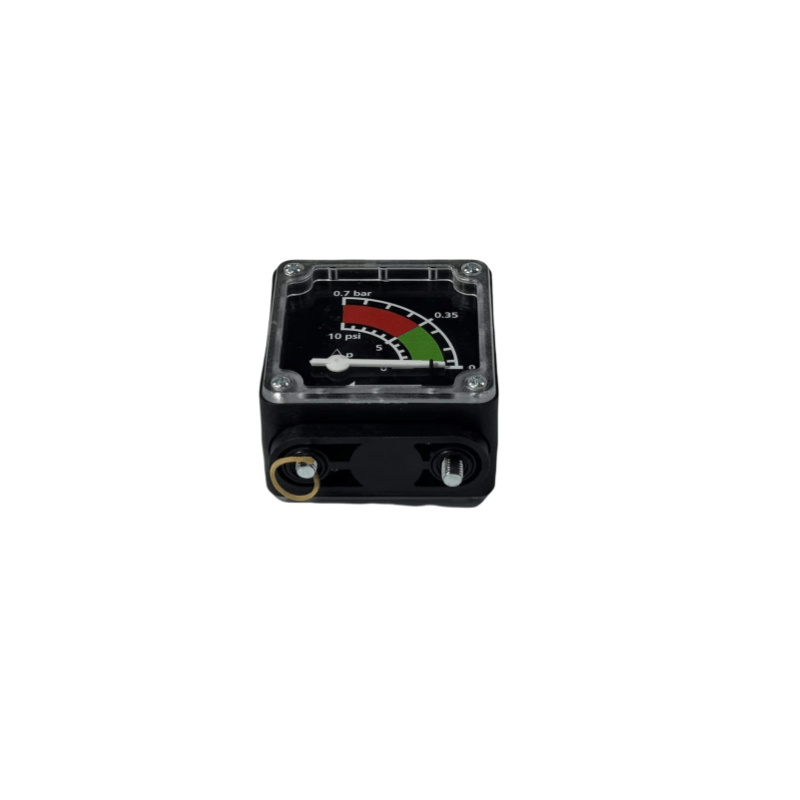

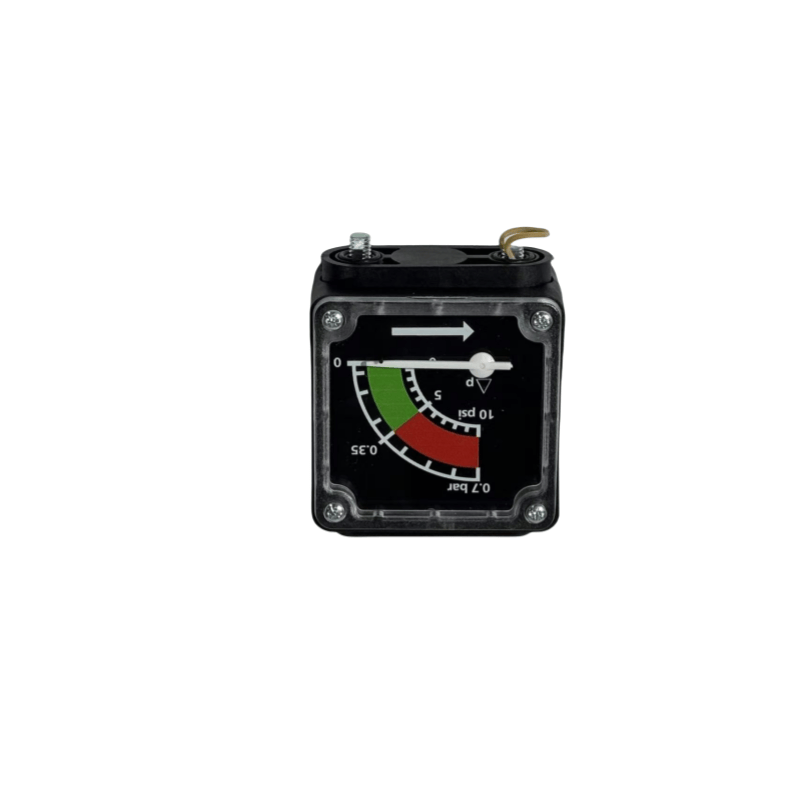

I. Estructura básica y principio de funcionamiento de los medidores de presión del compresor de aire Atlas Copco
Los componentes principales de un medidor de presión del compresor de aire incluyen el elemento elástico (para la presión de detección), el mecanismo de transmisión (para amplificar la deformación) y el dispositivo de indicación (para mostrar lecturas):
Elemento elástico: el tipo más común es el tubo de resorte (un tubo de metal hueco doblado en forma C). Cuando el aire comprimido se introduce en el tubo, el tubo de resorte se somete a una deformación elástica debido a la presión interna, que luego se transmite a través de una biela al mecanismo de transmisión.
Mecanismo de transmisión: compuesto de engranajes, palancas, etc., amplifica la pequeña deformación del elemento elástico y impulsa el puntero a girar.

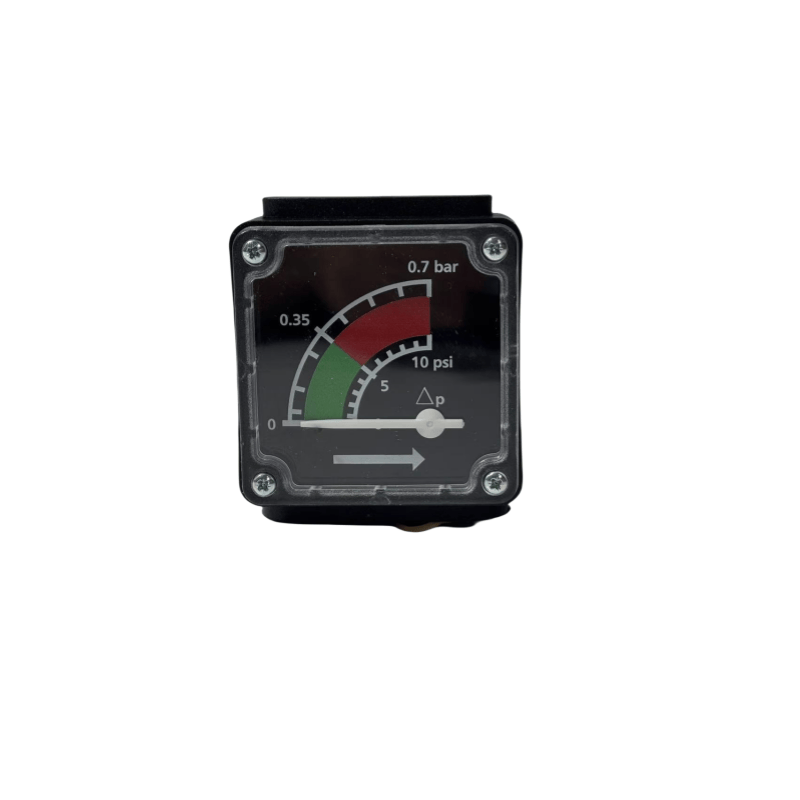

Dispositivo de indicación: la escala de dial y el puntero trabajan juntos para mostrar directamente el valor de presión (las unidades comunes son MPA, barra o PSI).
II. Tipos comunes y escenarios de aplicación de los medidores de presión del compresor de aire Atlas Copco
Según el principio y la estructura de medición, los compresores de aire comúnmente usan medidores de presión de los siguientes tipos:
Manómetro
Características: Estructura simple, bajo costo, lectura intuitiva, adecuado para la mayoría de los sistemas de compresores de aire (como tanques de almacenamiento de aire, monitoreo principal de presión de tuberías).
Grado de precisión: comúnmente 1.6 Grado (error permitido ± 1.6%), que cumple con los requisitos industriales generales; Para aplicaciones precisas, se puede seleccionar 1.0 grado.
Medidor de presión sísmico
Estructura: La caja está llena de glicerol o aceite de silicona para amortiguar el impacto de la vibración en el puntero y evitar el fluctuación del puntero y el desgaste del componente interno.
Escenarios de aplicación: compresores de aire móvil, compresores de aire tipo pistón (con vibración significativa) o sistemas con fluctuaciones de presión frecuentes. Medidor de presión de contacto eléctrico
Función: además de indicar la presión, puede emitir una señal eléctrica cuando la presión excede el límite preestablecido (límites superiores e inferiores) y 联动 Controle el inicio y la parada del compresor de aire o activar una alarma (como detener la máquina para protegerse cuando la presión excede el límite superior).
Aplicación: Control automático de los sistemas de compresores de aire, logrando la regulación automática de la presión.
Medidor de presión digital
Características: presión medida por sensor electrónico, que se muestra en forma digital en LCD, alta precisión (a menudo por encima de 0.5 de grado), puede equiparse con funciones de registro de datos y comunicación (como la interfaz RS485).
Aplicable: Sistemas o situaciones de compresor de aire inteligente que requieren un control de presión preciso (como laboratorios, fabricación de precisión).
Iii. Parámetros del núcleo y consejos de selección para Atlas Copco Air Compressor Pressor Gauges Rango de medición
Es necesario cubrir la presión de trabajo real del compresor de aire (generalmente 0 ~ 1.6MPA, 0 ~ 2.5MPA), y al seleccionar el rango, siga el principio de que "la presión de trabajo debe estar entre 1/3 y 2/3 del rango" (por ejemplo, si la presión de trabajo es 0.7MPA, un rango de 0 ~ 1.6MPA se puede seleccionar), para evitar la degradación de la degradación de la accesorios de la duración de la larga. nivel de precisión
Para las condiciones de trabajo ordinarias, un grado de 1.6 es suficiente; Para medición o control preciso, se requiere un grado de 0.4 o 0.25 (con errores aún más pequeños). Especificación de interfaz
Las interfaces roscadas son comúnmente M14 × 1.5, G1/4, NPT1/4, etc., y necesitan coincidir con la interfaz de la tubería del compresor de aire. La instalación se puede realizar mediante la conversión del adaptador.
Adaptabilidad ambiental
Temperatura: -40 ~ 70 ℃ (tipo estándar), para entornos de alta temperatura, modelos seleccionados de alta temperatura resistente (como medidores resistentes a los choques llenos de silicona).
Compatibilidad de los medios: cuando el aire comprimido contiene niebla de aceite, asegúrese de que los componentes internos del medidor sean resistentes al aceite; Para compresores de aire sin aceite, elija material de acero inoxidable (para resistencia a la corrosión).
Instalación y uso de especificaciones para los medidores de presión del compresor de aire Atlas Copco Ubicación de instalación
Debe instalarse en una posición fácilmente observable y libre de vibraciones (como la parte superior del tanque de almacenamiento de aire, la tubería de salida del compresor de aire), evitando la luz solar directa o cerca de las fuentes de calor (para evitar que la temperatura afecte la precisión).
Instalación horizontal o vertical (de acuerdo con la dirección indicada en el dial), con un ángulo de inclinación que no exceda los 30 °, de lo contrario causará errores de lectura.
Requisitos de instalación
Instale un tubo de amortiguación (como un tubo de bobina o una válvula de parada): para reducir el impacto de la pulsación de presión en el núcleo del medidor y extender su vida útil.
Gas de escape antes del uso inicial: al abrir la válvula, opere lentamente para descargar el agua del condensado o las impurezas en la tubería para evitar daños a los componentes internos.
Calibración regular
De acuerdo con los requisitos de medición, calibre al menos una vez al año (comparando con un manómetro estándar), si la desviación es excesiva, debe repararse o reemplazarse para garantizar lecturas precisas (especialmente para los medidores de presión en los tanques de almacenamiento relacionados con la seguridad).
