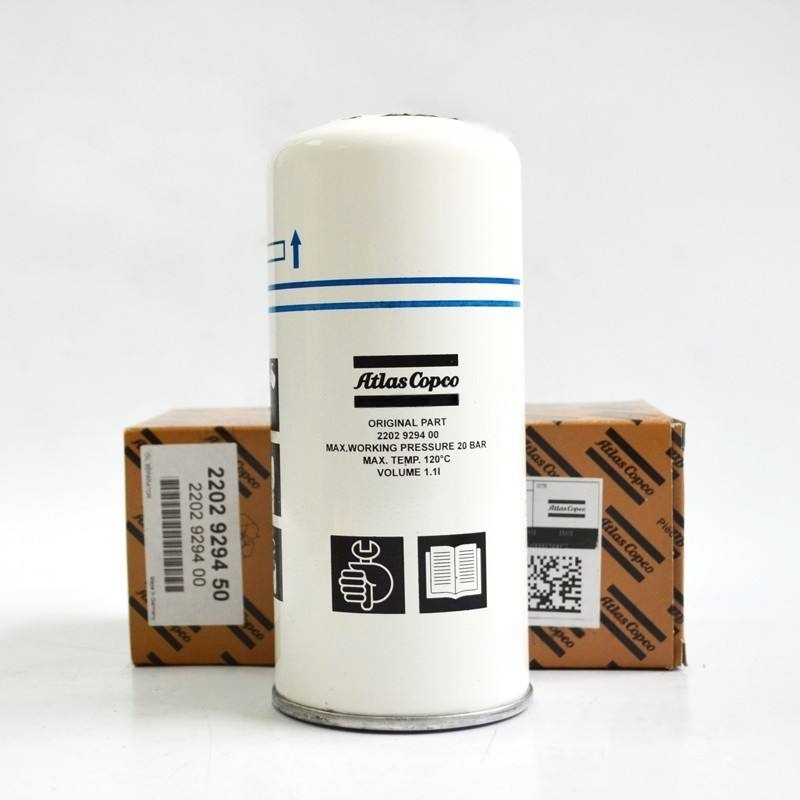

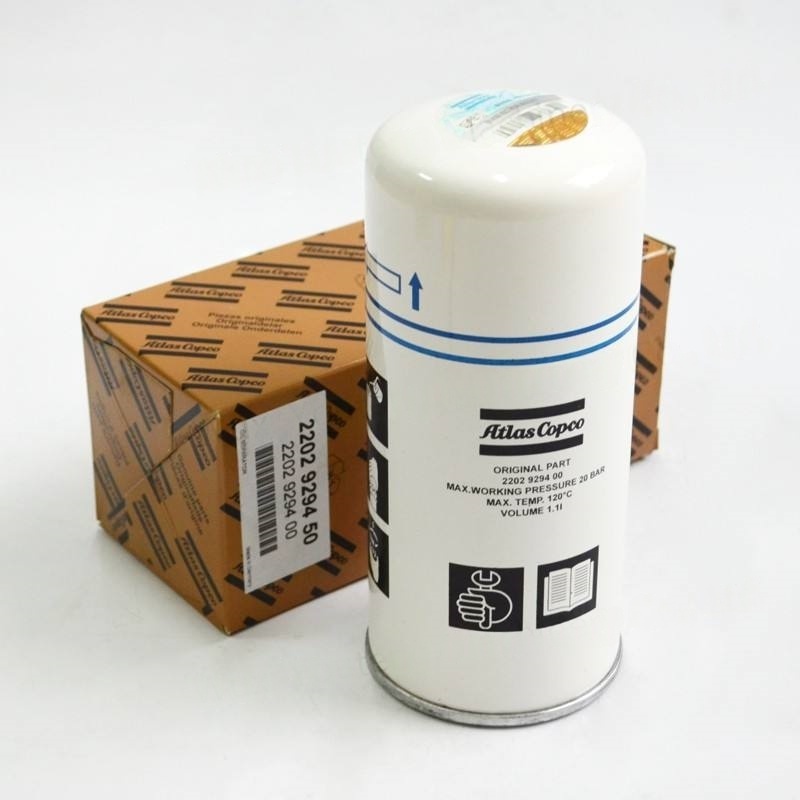

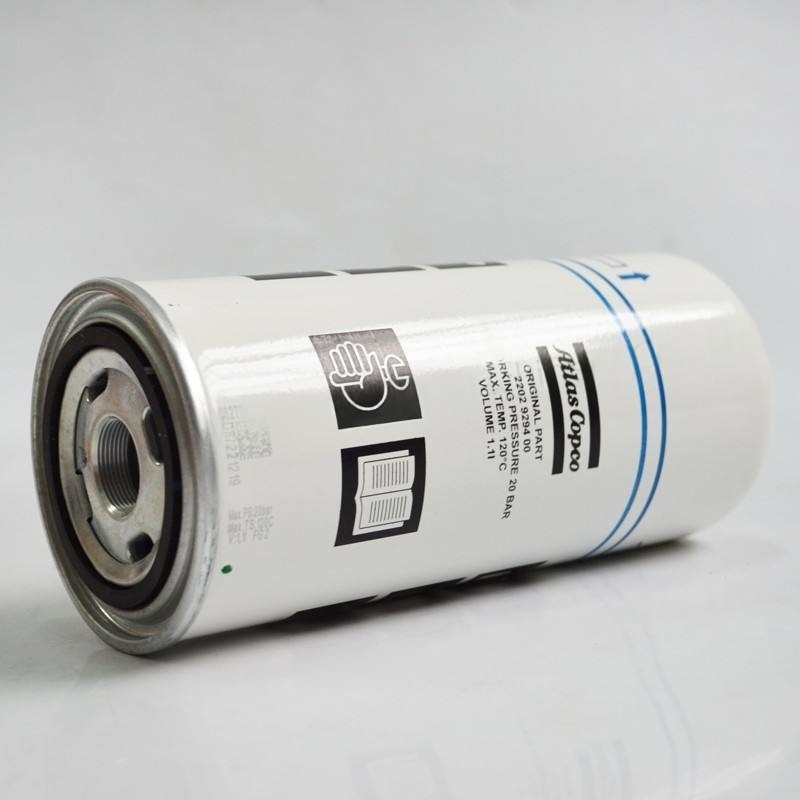

ATLAS COPCO ORIGINAL 2903775400 Separador de aceite de compresor de aire

Principio de trabajo

Liquidación de gravedad: después de que la mezcla de aceite y gas ingresa al separador de aceite, debido a la disminución de la velocidad del flujo y el cambio en la dirección del flujo, las gotas de aceite se asientan naturalmente en el fondo del separador bajo la influencia de la gravedad. Por ejemplo, en algunos compresores de aire pequeño simples, la primera separación del tanque de aceite y gas depende principalmente de la gravedad, lo que permite que la mayoría de las gotas de aceite de mayor tamaño se separen de la mezcla de aceite y gas.

Separación centrífuga: al hacer que la mezcla de aceite y gas gire a alta velocidad, generando fuerza centrífuga, las gotas de aceite más densas se arrojan hacia la pared interna del separador y luego fluyen hacia abajo a lo largo de la superficie de la pared, logrando la separación de aceite y gas. La mezcla de aceite y gas de la mezcla de gas de aceite del compresor de tornillo ingresa al separador de aceite de la tubería de admisión dispuesta tangencialmente y fluye tangencialmente a lo largo del lado interno del tanque, lo que utiliza la fuerza centrífuga para la separación rugosa.

Separación de filtrado: utilizando materiales de filtro con ciertos diámetros de poros, como materiales de filtro de fibra de vidrio, fibras sintéticas de poliéster, etc., para filtrar la mezcla de aceite y gas, permitiendo que las partículas de niebla de aceite se intercepten en el material del filtro, logrando la separación de aceite y gas. El aceite y el gas después de la separación rugosa ingresan al núcleo de separación de gas de aceite para una mayor separación, que se logra de esta manera para separar las gotas de aceite fino.
